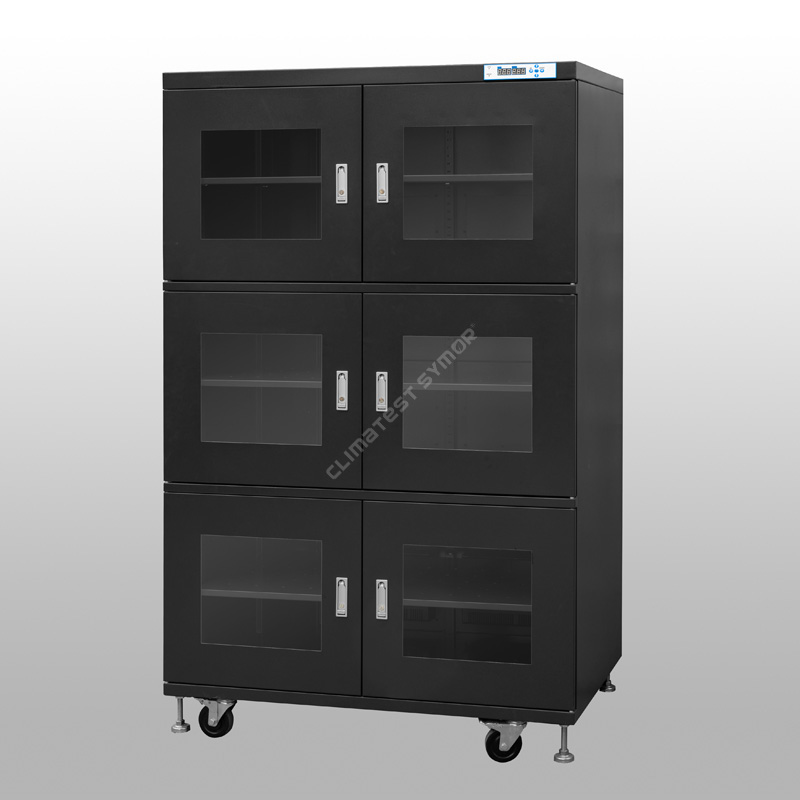

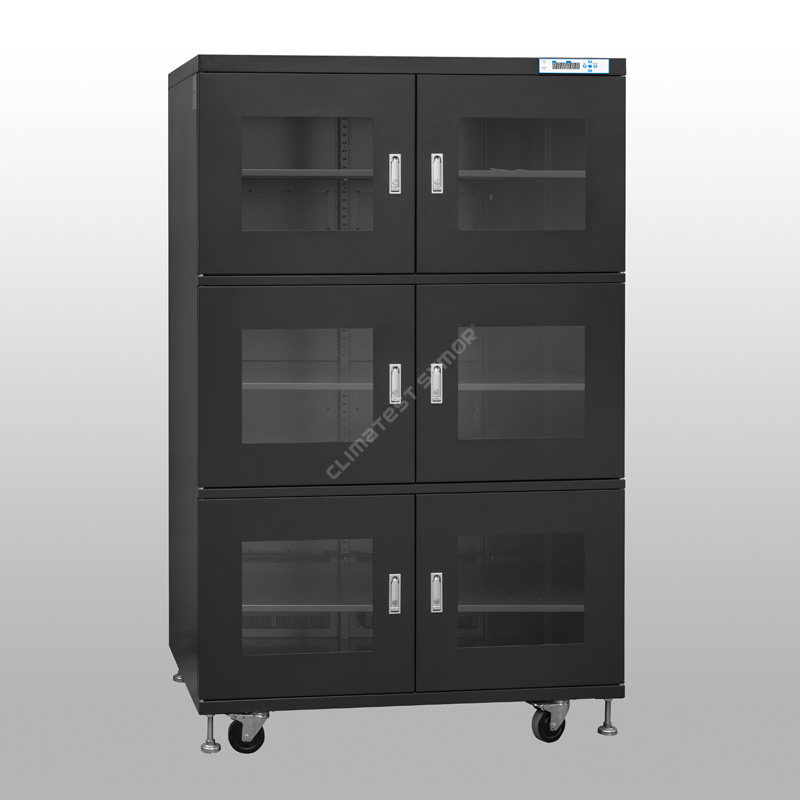

Alla 1% suhtelise õhuniiskuse kuivkapp

Kirjeldus

Alla 1% suhtelise õhuniiskuse kuivkapp tagab SMT tootmisliinidele ülimadala õhuniiskuse. Kasutades kõige arenenumat niiskuse eemaldamise tehnoloogiat, loob kapp äärmiselt kuiva atmosfääri, mis hoiab ära niiskustundlike komponentide "popkorni efekti", pikendab nende kasutusiga põrandat ja välistab vajaduse kuluka lämmastiku või sagedase kõrgel temperatuuril küpsetamise järele.

Alla 1% suhtelise õhuniiskuse kuivkapid: spetsifikatsioon

Alla 1% suhtelise õhuniiskuse kuivkapid: Funktsioon

▸Suhteline õhuniiskus: <1%RH, mis pakub ülimadala õhuniiskusega salvestuslahendust MSL 4, 5, 5a ja 6 jaoks.

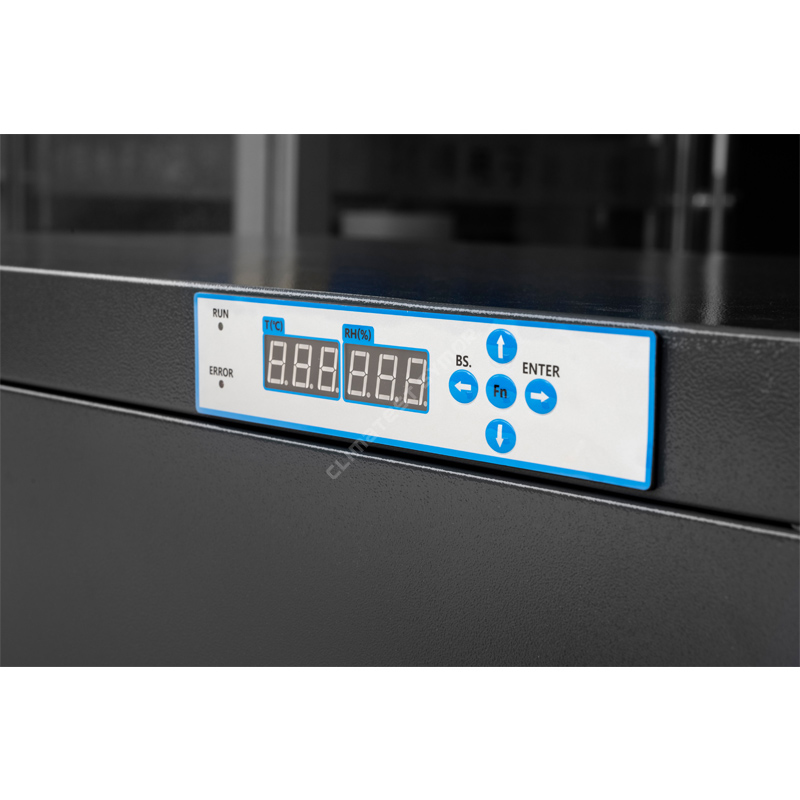

▸Digitaalne ekraan: mikroarvutiga juhitav LED HD-ekraan, kasutajasõbralik suhteline õhuniiskus, reaalajas jälgimine.

▸ESD-ohutu: pinna antistaatiline takistus 10⁵–10⁹ Ω.

▸Reguleeritavad riiulid: reguleeritava kõrgusega, sobivad erineva suurusega komponentidele.

▸Mälufunktsioon: pärast voolukatkestust pole vaja lähtestada.

▸Energiatõhus: energiasäästlik, säilitades samal ajal väga tõhusa niiskusekontrolli.

Kuidas kuivatada?

Alla 1% suhtelise õhuniiskuse kuivkappide niiskuse eemaldamise põhimõte on "füüsiline adsorptsioon molekulaarsõelade kaudu + tsükliline regenereerimine" (kõige usaldusväärsem meetod), tavaline TE jahutuskuivkapp ei suuda saavutada nii ülimadalat niiskustaset.

Adsorptsiooniprotsess: Molekulaarsõelu kasutatakse kapis adsorbeeriva materjalina; nendel sõeladel on suur nanomõõtmeliste mikropooride võrgustik, mis adsorbeerivad õhust veemolekule – sarnaselt vett imava käsnaga. Ventilaator tõmbab niiske õhu kuivadesse üksustesse, kus veemolekulid läbivad füüsilise adsorptsiooni ja kuivatatud õhk suunatakse seejärel tagasi kapi sisemusse.

TaastumineProtsess:Kui molekulaarsõel saavutab adsorptsiooni küllastumise, käivitab süsteem automaatselt madala temperatuuriga kuumutamise, et muuta adsorbeeritud veemolekulid veeauruks, mis seejärel kapist välja saadetakse; molekulaarsõel taastab seeläbi oma niiskuse imamisvõime.

Alla 1% suhtelise õhuniiskuse kuivatuskapid kasutavad täiustatud tehnoloogiat, sealhulgas Šveitsi imporditud suhtelise niiskuse (RH) ja temperatuuriandureid, et tagada sisekeskkonna täpne juhtimine ja jälgimine, niiskusanduri täpsus on +/-2% RH. Säilitades stabiilse madala õhuniiskusega keskkonna, kaitsevad kuivad kapid tundlikke esemeid tõhusalt niiskuse kahjulike mõjude eest.

Rakendused SMT elektroonikatööstuses

Alla 1% suhtelise õhuniiskuse kuivkapid on olulised niiskustundlike seadmete (MSL) jaoks, mis on IPC/JEDEC J-STD-033 standardite järgi klassifitseeritud MSL 4, 5, 5A ja 6:

▸Peamised kasutusjuhtumid: "Popcorni efekti" vältimine: Jootmise ajal (tipptemperatuurid ~260°C) muutub plastikust IC pakenditesse kinni jäänud niiskus auruks, põhjustades sisemisi pragusid ja delaminatsiooni. Ülimadala niiskusega säilitamine kõrvaldab selle niiskuse enne jootmist.

▸Põranda eluea peatamine: kui luu- ja lihaskonna vaevused eemaldatakse nende suletud niiskustõkkekottidest, hakkab nende "põranda eluea" kell tiksuma. Nende hoidmine <1% suhtelise niiskusega kapis peatab selle taimeri tõhusalt, võimaldades kasutamata komponente ohutult hoiustada ja hiljem ilma küpsetamiseta uuesti kasutada.

▸Oksüdeerumise vältimine: ülikuiv atmosfäär hoiab ära paljastunud vaskpatjade, hõbedase viimistluse ja joodetavate pindade oksüdeerumise, säilitades joodetavuse aastaid

Põranda eluiga viitab maksimaalsele lubatud ajale, mille jooksul MSD (Moisture-Sensitive Device) võib püsida standardses tehasekeskkonnas (≤30°C / 60% suhteline õhuniiskus) pärast niiskustõkkega vaakumkotist eemaldamist, jäädes samas paigaldamiseks ja uuesti jootmiseks ohutuks.

Kasutusmeetod: kui MSL Level 4–6 komponendid on nende vaakumkottidest eemaldatud, kui paigaldus- ja uuesti jootmise protsessid ei ole määratud põranda kasutusea jooksul lõpule viidud, tuleb need kohe asetada alla 1% suhtelise niiskusega kuiva kappi. Selles ülimadala õhuniiskusega keskkonnas, mille suhteline õhuniiskus on <1%, on komponentide niiskuse neeldumisprotsess tõhusalt "peatatud" ja järelejäänud põranda eluiga lakkab kulumast, kuivkapp ei teosta eelküpsetamist, mille saab kasutamiseks otse liinile laadida, suurendades sellega oluliselt tootmise efektiivsust.

Reaalajas niiskusprofiil(Ümbritsev õhuniiskus 60% suhteline õhuniiskus, ilma koormuseta):

Ukse avamine iga kord 30 sekundiks, seejärel sulgemine:

Pikaajaline ladustamine ilma ust avamata:

Reaalajas niiskuse mõõtmine enne saatmist

Kasutame ülitäpset Rotronicsi hügromeetrit, et enne väljasaatmist uuesti mõõta alla 1% suhtelist õhuniiskust ja väljastada kalibreerimissertifikaat, silume hoolikalt iga kapi ja veendume, et kõik toimib hästi pärast seda, kui need kliendi kätte jõuavad. See on ka vastutus, Symor on mures kvaliteedikontrolli pärast ja klientide tagasiside on meie kuivkappide kasutamise põhjus, miks paljud kliendid arvavad, et see on meie kuivkappide kasutamise põhjus.

Kuivkappide ja lämmastikukappide erinevus:

▸Kuivatuskappides kasutatakse niiskuse eemaldamiseks kuivseadmeid, kulumaterjale ega asendusmaterjale ning need imavad niiskust ja juhivad selle automaatselt välja.

▸Lämmastikukapid kasutavad madala õhuniiskuse ja madala hapnikusisaldusega ladustamisrakenduse saavutamiseks lämmastikupuhastust, N2 gaas on tarbitav.

Komponendid, mis nõuavad <1% suhtelise niiskusega kuivkappe:

▸IC-d, BGA-d, QFP-d ja kõik SMD-komponendid MSL 5/6-ga

▸ Paljad PCB-d (hoiab ära oksüdeerumise ja niiskuse imendumise)

▸3D-printeri metallipulbrid (hügroskoopsed ja reaktiivsed)

Vastavus tööstusstandarditele

Alla 1% suhtelise õhuniiskuse kuivkapid on kavandatud vastama või ületama:

IPC/JEDEC J-STD-033             MSD-de käsitsemine, pakkimine ja säilitamine

IPC-1601                                  PCB-de ladustamine ja käsitsemine

IEC 61340-5-1                          ESD-juhtimine (ESD-kindlate mudelite jaoks)

Kes meilt ostavad?

Symor müüb madala õhuniiskusega reguleeritavaid kappe maailmakuulsatele pooljuhtide ja elektroonikatootjatele, nagu Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn ja ülikoolidele nagu Stanford, Illinois, ETH Zürich........meie kuivkapid aitavad kliente:

▸Adresseerige põhilisi valupunkte: MSD (niiskustundliku seadme) juhtimisega seotud väljakutsete täielik lahendamine

▸Vähendage kulusid ja parandage kokkupaneku tõhusust: tõi kaasa märkimisväärse investeeringutasuvuse (ROI)

▸Eriline toote jõudlus: stabiilne ja usaldusväärne niiskuse reguleerimise tehnoloogia

Lisateavet alla 1% suhtelise õhuniiskuse kuivkappide kohta leiate meie veebisaidiltwww.climatestsymor.comvõi saatke e-kiri aadressile sales@climatestsymor.com. Vastame teile esimesel võimalusel ja tervitame võimalikku koostööd.
