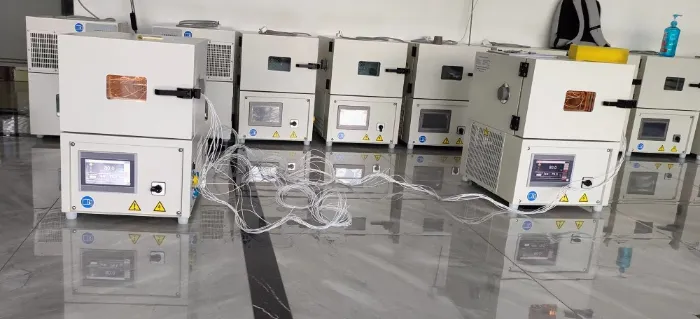

TheMini temperatuuri testimiskamberon arenenud nišiinstrumendist oluliseks tööriistaks. Erinevalt suurtest jalutusruumidest või suurtest põrandal seisvatest seadmetest tagavad väikesed temperatuurikambrid täpse soojusjuhtimise kompaktse jalajälje piires, võimaldades inseneridel teostada keskkonnamõju sõeluuringut otse oma töölaual.
Põhieelis on lihtne: väiksem soojusmass võrdub kiirema reageerimisajaga. Mini Temperature Test Chamber suudab temperatuuri seada minutitega, mitte tundidega, kiirendades dramaatiliselt tootearenduse tsükleid, vähendades samal ajal energiatarbimist kuni 70% võrreldes standardse suurusega keskkonnakambritega. See juhend annab põhjaliku ülevaate reaalmaailma rakendustest elektroonikas, akutehnoloogias, materjaliteaduses ja uurimislaborites.
Elektroonika ja pooljuhtide testimineKõige levinum rakendus aMini temperatuuri testimiskambertegeleb elektroonika arendamisega. Pooljuhtpakettidel, anduritel, ostsillaatoritel, patareidel ja pistikutel on temperatuurist sõltuvad omadused, mida tuleb enne süsteemi integreerimist iseloomustada. Insenerid kasutavad minikambreid, et hinnata parameetrilist triivi, lekkevoolusid ja külmkäivituskäitumist kontrollitud termilistes tingimustes.
Tüüpilised testitud komponendid hõlmavad järgmist:
• Mobiilid ja telefonid
•Integreeritud vooluringid (IC) ja mikrokontrollerid
• MEMS-andurid (kiirendusmõõturid, rõhuandurid, güroskoobid)
•Kristallostsillaatorid ja sageduse referentsid
• MOSFETide ja IGBT moodulite toiteallikad
•Pistikud ja trükkplaatide komplektid
Minikambri madal termiline inerts võimaldab astmelisi pingekatseid ja jõudluse ja temperatuuri peeneteralist kaardistamist. Näiteks saab insener programmeerida tsükli vahemikus -40 °C kuni +125 °C 5 °C sammuga, hoides põhiparameetreid mõõtes igal etapil 10 minutit. See granulaarsuse tase on pikemate stabiliseerimisaegade tõttu ebapraktiline suuremates kambrites.
SymorMini temperatuuri testimiskambridteenindavad nüüd fotoonikatööstust, mis on spetsiaalselt loodud pildiandurite, fotodetektorite, laserallikate ja muude fotoonikakomponentide jaoks. Need seadmed on arendamise ja iseloomustamise ajal sageli tundlikud äärmuslike temperatuuride ja gradientide suhtes.
Optiliste komponentidega töötavatel inseneridel on sageli piiratud juurdepääs jagatud termokambritele. Suured süsteemid on kallid ja sageli üle broneeritud, tekitades töövoo kitsaskohti. Minitemperatuuri testimiskamber tegeleb selle probleemiga, pakkudes iga inseneri pingil spetsiaalset korratavat termilist keskkonda.
Aku testimise tööstus on standardvarustusena kasutanud minikambreid.Symor, minitemperatuuri katsekambri peamine tarnija, pakub TGDW-12 minikonstantse temperatuuri kambrit spetsiaalselt mündielementide ja väikeste kottide testimiseks. 12-liitrise sisemahuga seade mahutab kuni 16 mündielementi.
Kvaliteedikontrolli keskkonnasimulatsioon Kvaliteeditagamislaborite jaoks võimaldab minitemperatuuri katsekamber rahvusvaheliste standardite kohaselt läbi viia kondensatsiooni ja niiskuse külmumise katseid. Need testid simuleerivad välisõhu kondenseerumist ja hindavad materjali vastupidavust veeauru difusioonile.
Selle meetodi abil tavaliselt valideeritud tooted hõlmavad järgmist:
•Välis elektroonilised korpused
•Autode välisdetailid
•Arhitektuursed pinnakatted ja hermeetikud
• Tundlike kaupade pakkematerjalid
Kasutavad kalibreerimis- ja metroloogialaboridmini temperatuuri katsekambridinstrumendi ja anduri temperatuuri sõltuvuse testimiseks. Võrdlussonde konditsioneeritakse fikseeritud temperatuuridel, samal ajal kui mõõtmised tehakse väliste läbivoolude kaudu. Selle rakenduse eeliseks on juhtimisstabiilsus ja madalad ruumilised gradiendid, mis on väikeses korpuses hõlpsasti saavutatavad.
Minitemperatuuri katsekamber on muutunud ruumisäästlikust alternatiivist keskkonnasimulatsiooni peamiseks tööriistaks. Selle rakendused hõlmavad peaaegu kõiki tööstusharusid, mis nõuavad väikeste komponentide termilist valideerimist: alates pooljuhtidest kuni akulaboriteni, meditsiiniseadmete tootjatest kuni ülikoolide uurimisprogrammideni.
Minikambri valimisel tuleks lähtuda esmalt rakendusnõuetest, seejärel füüsilistest piirangutest. Eelistage temperatuurivahemikku, rambikiirust ja ühtlust füüsilisele suurusele. Kamber, mis ei jõua teie nõutud äärmuseni, on kasutu, olenemata sellest, kui vähe pingiruumi see võtab.
Inseneride ja laborijuhtide jaoks on sõnum selge: põrandakambrisse pääsemise ootamise ajastu on möödas. PühendatudMini temperatuuri testimiskamberigal pingil kiirendab arengut, parandab andmete kvaliteeti ja lõpuks tarnib turule usaldusväärsemaid tooteid.
