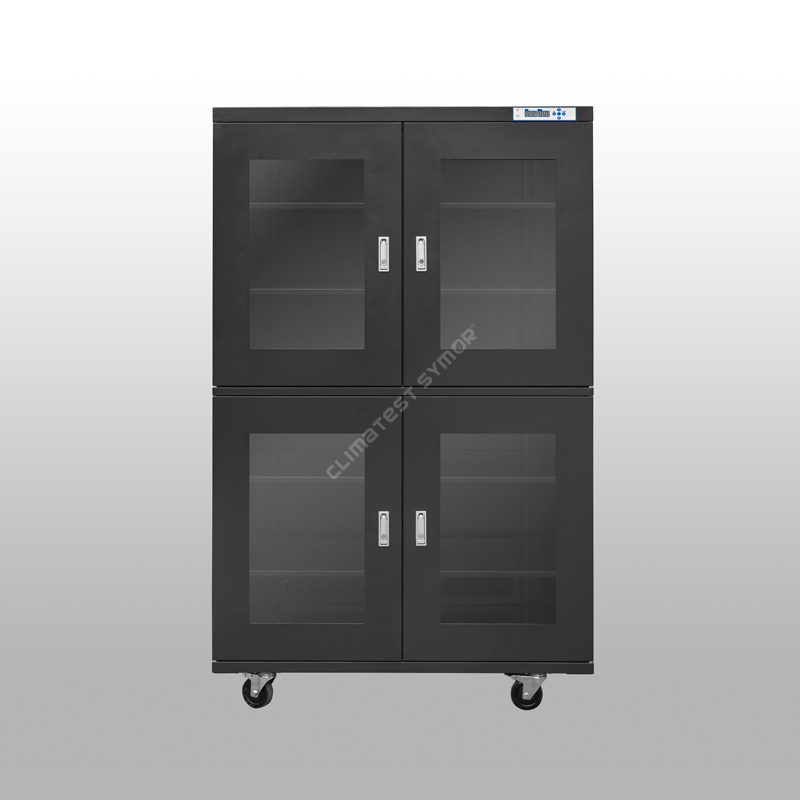

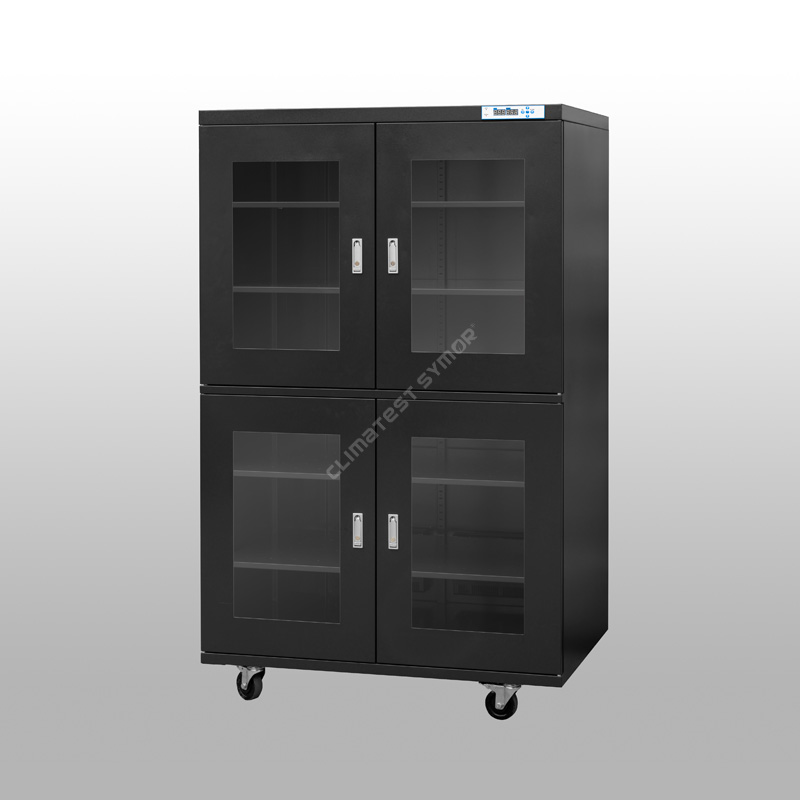

Madala õhuniiskuse reguleerimisega kuivkapid

Kirjeldus

<1%RH Madala niiskusesisaldusega kuivkapid on mõeldud peamiselt elektroonikakomponentidele, mis on klassifitseeritud kõrge niiskustundlikkuse taseme (MSL) alla – täpsemalt tasemetele 4, 5, 5a ja 6. Need ülimadala õhuniiskusega hoiukapid suudavad järjepidevalt säilitada <1% suhtelise niiskusega hoiukeskkonda, järgides seega rahvusvahelist tööstusstandardit IPC/JED33-STD-0EC3.

 Madala õhuniiskuse reguleerimisega kuivkapid: spetsifikatsioon

Madala niiskuse reguleerimisega kuivkapid: Funktsioon

▸Suhteline õhuniiskus: <1%RH, mis pakub ülimadala õhuniiskusega salvestuslahendust MSL 4, 5, 5a ja 6 jaoks.

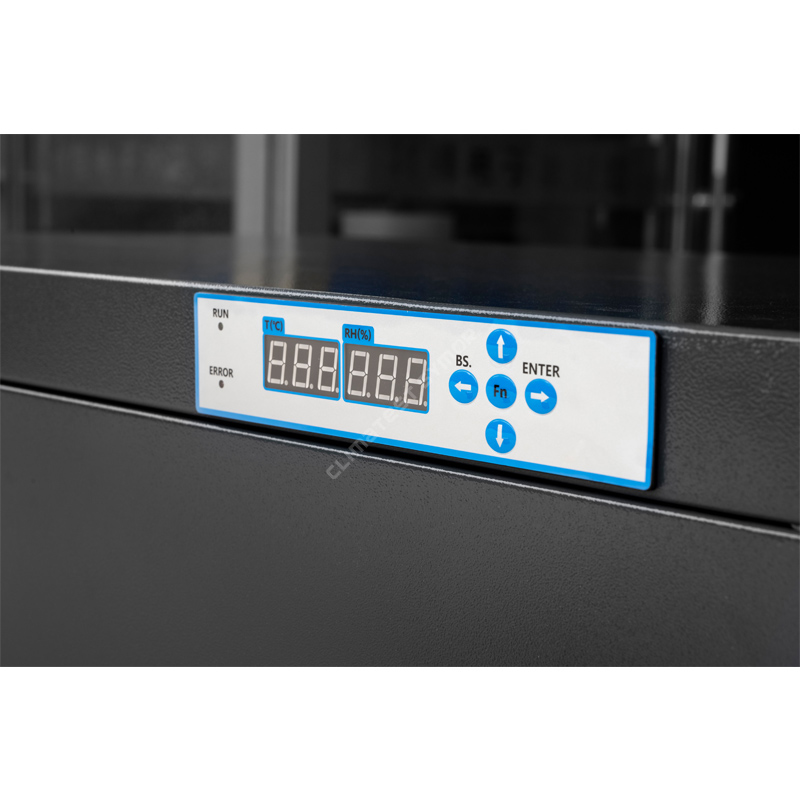

▸Digitaalne ekraan: mikroarvutiga juhitav LED HD-ekraan, kasutajasõbralik suhteline õhuniiskus, reaalajas jälgimine.

▸ESD-ohutu: pinna antistaatiline takistus 10⁵–10⁹ Ω.

▸Reguleeritavad riiulid: reguleeritava kõrgusega, sobivad erineva suurusega komponentidele.

▸Mälufunktsioon: pärast voolukatkestust pole vaja lähtestada.

▸Energiatõhus: energiasäästlik, säilitades samal ajal väga tõhusa niiskusekontrolli.

Kuidas kuivatada?

<1%RH Madala õhuniiskuse reguleerimisega kuivkappide niiskuse eemaldamise põhimõte on "füüsiline adsorptsioon molekulaarsõelade kaudu + tsükliline regenereerimine" (kõige usaldusväärsem meetod), tavaline TE jahutuskuivkapp ei suuda saavutada nii ülimadalat niiskustaset.

Adsorptsiooniprotsess: Molekulaarsõelu kasutatakse kapis adsorbeeriva materjalina; nendel sõeladel on suur nanomõõtmeliste mikropooride võrgustik, mis adsorbeerivad õhust veemolekule – sarnaselt vett imava käsnaga. Ventilaator tõmbab niiske õhu kuivadesse üksustesse, kus veemolekulid läbivad füüsilise adsorptsiooni ja kuivatatud õhk suunatakse seejärel tagasi kapi sisemusse.

TaastumineProtsess:Kui molekulaarsõel saavutab adsorptsiooni küllastumise, käivitab süsteem automaatselt madala temperatuuriga kuumutamise, et muuta adsorbeeritud veemolekulid veeauruks, mis seejärel kapist välja saadetakse; molekulaarsõel taastab seeläbi oma niiskuse imamisvõime.

<1%RH Madala õhuniiskusega kuivkapid kasutavad täiustatud tehnoloogiat, sealhulgas Šveitsi imporditud suhtelise niiskuse (RH) ja temperatuuriandureid, et tagada sisekeskkonna täpne juhtimine ja jälgimine, niiskusanduri täpsus on +/-2%RH. Säilitades stabiilse ja madala õhuniiskusega keskkonna, kaitsevad kuivad kapid tundlikke esemeid tõhusalt niiskuse kahjulike mõjude eest, nagu korrosioon, hallitus ja lagunemine.

Madala niiskusega reguleeritavad kuivkapid SMT komplektis

SMT (Surface Mount Technology) tööstuses on <1% suhtelise niiskusega kuivkappide esmaseks kasutusalaks niiskustundlike seadmete (MSD) spetsiaalne juhtimine ja juhtimine, tagades, et need jäävad enne uuesti jootmist absoluutselt kuivaks, vältides seeläbi popkorniefektist põhjustatud komponentide kahjustamist.

Põranda eluiga viitab maksimaalsele lubatud ajale, mille jooksul MSD (Moisture-Sensitive Device) võib püsida standardses tehasekeskkonnas (≤30°C / 60% suhteline õhuniiskus) pärast niiskustõkkega vaakumkotist eemaldamist, jäädes samas paigaldamiseks ja uuesti jootmiseks ohutuks.

Kasutusmeetod: Kui MSL Level 4–6 komponendid on nende vaakumkottidest eemaldatud, tuleb need koheselt asetada <1% suhtelise õhuniiskuse kuiva hoiukappi, kui paigaldus- ja tagasijootmisprotsessid ei ole põranda määratud kasutusea jooksul lõpule viidud. Selles ülimadala õhuniiskusega keskkonnas, mille suhteline õhuniiskus on <1%, on komponentide niiskuse neeldumisprotsess tõhusalt "peatatud" ja järelejäänud põranda eluiga lakkab kulumast, kuivkapp ei teosta eelküpsetamist, mille saab kasutamiseks otse liinile laadida, suurendades sellega oluliselt tootmise efektiivsust.

Reaalajas niiskusprofiil(Ümbritsev õhuniiskus 60% suhteline õhuniiskus, ilma koormuseta):

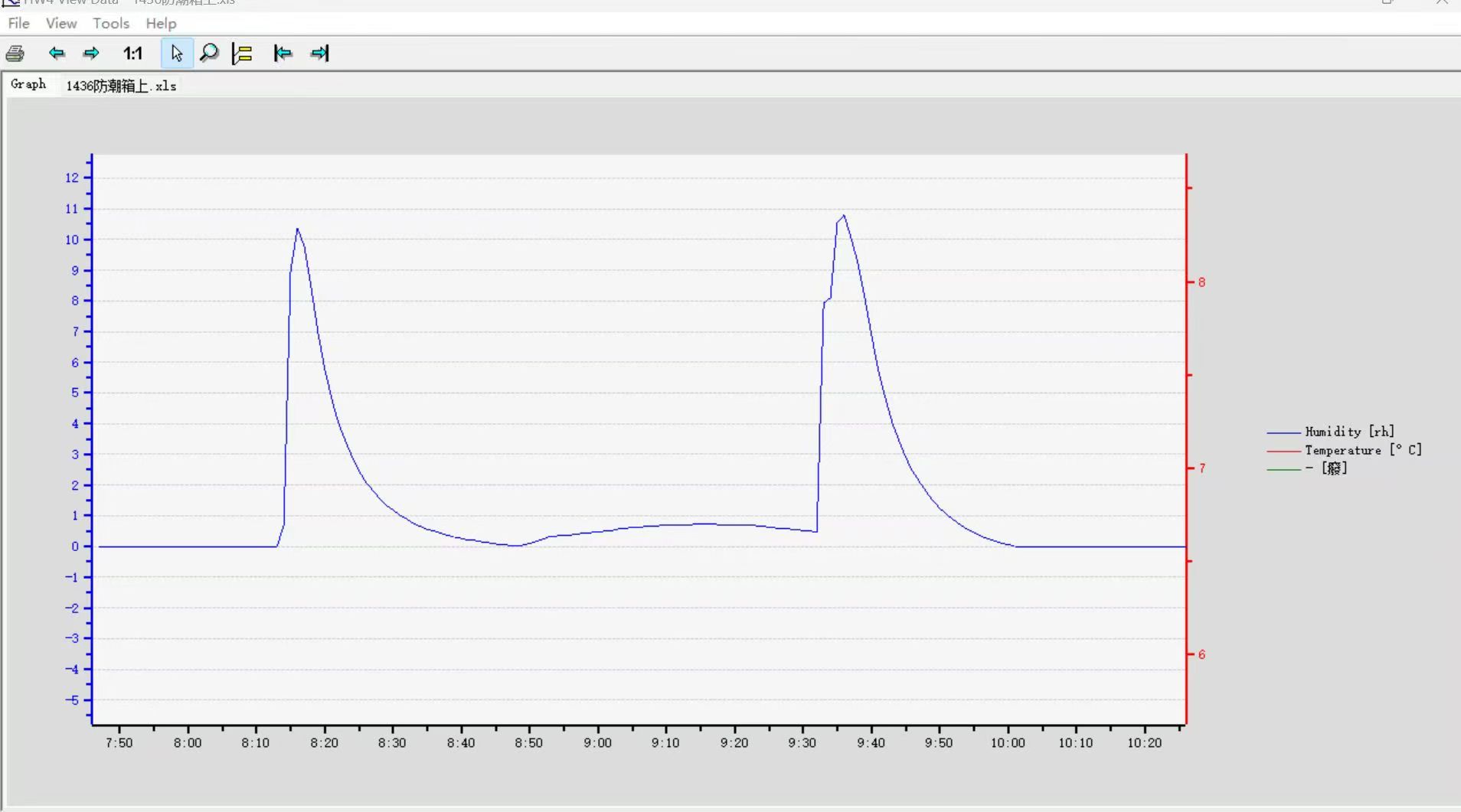

Ukse avamine iga kord 30 sekundiks, seejärel sulgemine:

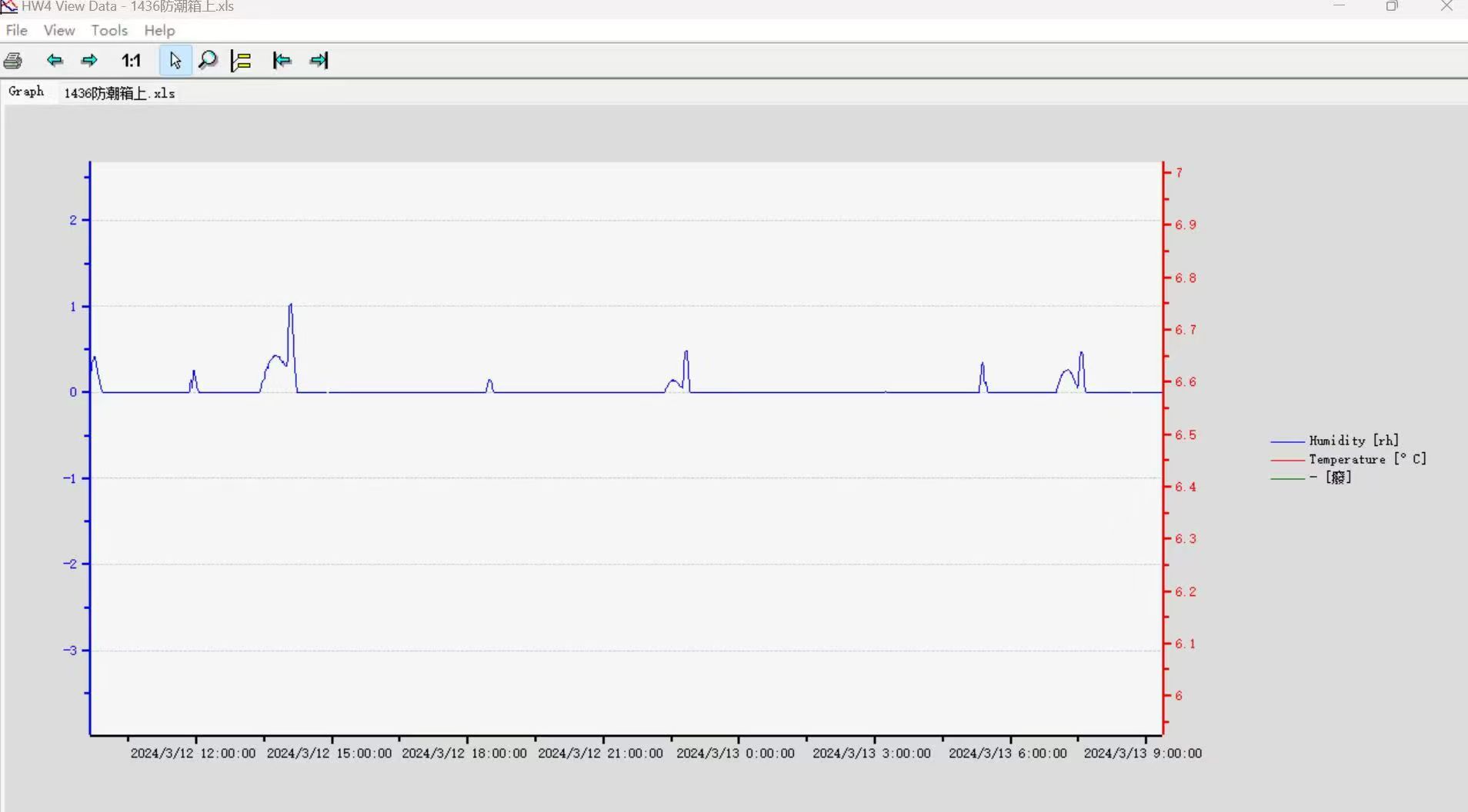

Pikaajaline ladustamine ilma ust avamata:

Reaalajas niiskuse mõõtmine enne saatmist

Kasutame ülitäpset Rotronicsi hügromeetrit, et mõõta enne väljasaatmist <1%RH kuivkappi uuesti ja väljastada kalibreerimissertifikaat, silume hoolikalt iga kapi ja veendume, et pärast kliendi kätte jõudmist kõik toimib hästi, see on ka vastutus, Symor on mures kvaliteedikontrolli ja klientide tagasiside pärast, miks paljud kliendid meie kuivkappe kasutades korduvad.

Madala õhuniiskusega kuivkappide ja lämmastikukappide erinevus:

▸Madala õhuniiskusega kuivatuskappides kasutatakse niiskuse eemaldamiseks kuivseadmeid, kulumaterjale ja asendusmaterjale ei ole ning need imavad niiskust ja juhivad selle automaatselt välja.

▸Lämmastiku puhastuskapid kasutavad madala õhuniiskuse ja madala hapnikusisaldusega ladustamisrakenduse saavutamiseks lämmastikku, N2 gaas on tarbitav.

<1%RH Madala niiskusega reguleeritavad kuivkapid: Kasutamine

▸Pooljuhtide ja elektroonika tootmine:

. Vahvlid/kiibid/BGA-d/PCB-d: niiskustundlike komponentide puhul, mille niiskustundlikkuse tase (MSL) on vahemikus 2a kuni 5a, hoiab ära "popkorniefekti" (sisemise pragunemise), mis on põhjustatud sisemise niiskuse kiirest aurustumisest jootmise ajal.

. Fotoresistid/Fluxes: Hoiab ära niiskuse imendumisest tuleneva jõudluse halvenemise.

▸Täppisoptika ja mõõteriistad

. Ülitäpsed läätsed / kaetud optika / kiudotsad

Lisateavet alla 1% suhtelise õhuniiskusega madala õhuniiskusega kuivkappide kohta leiate meie veebisaidilt www.climatestsymor.com või saatke e-kiri aadressile sales@climatestsymor.com. Vastame teile esimesel võimalusel ja tervitame võimalikku koostööd.
