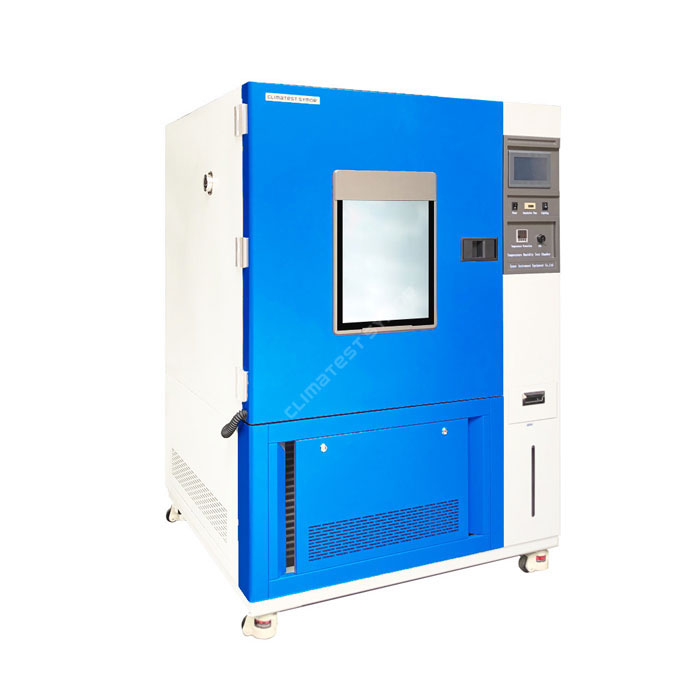

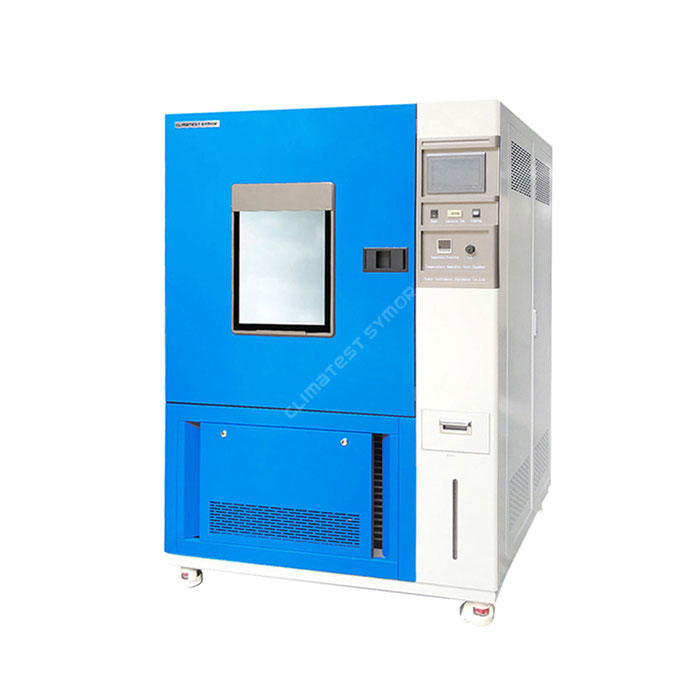

Kõrge temperatuuri kõrge õhuniiskuse katsekamber

Climatest Symor® kõrge temperatuuriga kõrge õhuniiskuse katsekamber on ette nähtud kõrge madala temperatuuri ja niiskuse töökindluse testide läbiviimiseks. Temperatuuri ja niiskuse testimise keskkonnakatsekamber sobib kvaliteedikontrolliga töötlevas tööstuses, nagu elektroonika, sõidukid, elektriseadmed, metall, pakend, kemikaalid, ehitusmaterjalid, pagas, kleeplint, trükkimine jne. Üksikasjade vaatamiseks klõpsake alloleval videol.

Spetsifikatsioon

Ohutuskaitse:

· Sõltumatu temperatuuripiiraja: sõltumatu väljalülitus ja häire termokaitse eesmärgil katse ajal.

·Külmutussüsteem: kompressori ülekuumenemise, ülevoolu ja ülerõhu kaitse.

·Testi kamber: ülekuumenemise kaitse, ventilaatori ja mootori ülekuumenemine, faasitõrge/tagurpidikäik, kogu seadme ajastus.

·Muud: lekke- ja katkestuskaitse, ülekoormuskaitse, helisignaali alarm, voolulekke kaitse ja ülekoormuskaitse.

Temperatuuri ja niiskuse kõver:

Kõrge temperatuuri kõrge õhuniiskuse katsekambrid, keskkonnakatse kambrid, kliimakambrid, temperatuuri niiskuse katsekambrid Tootja-Climatest Symor®

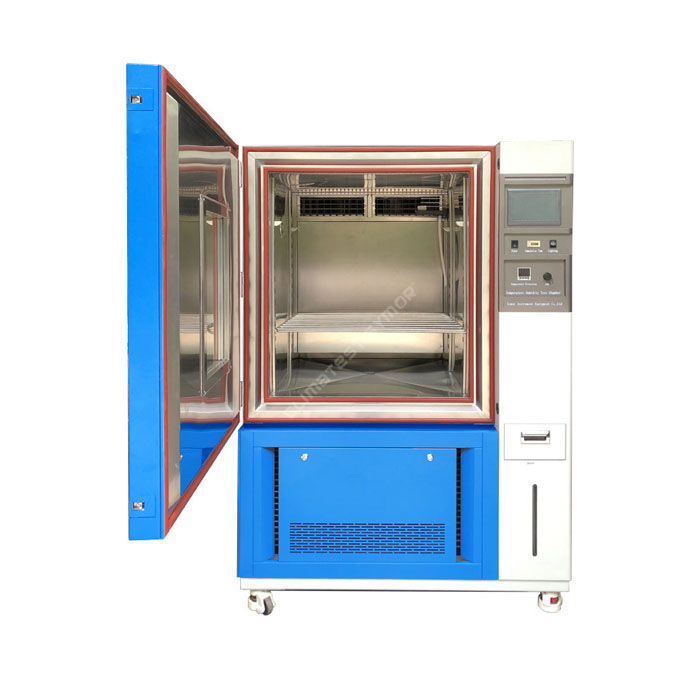

Kõrge temperatuuriga kõrge õhuniiskuse katsekambri struktuur

1.Struktuur

Töökambri tagakülg on õhukanal, õhukanali ülemine osa on väljalaskeava, alumine osa on tagasivoolu väljalaskeava, mis on varustatud pika aksiaalse voolu õhuvarustuse mootoriga, tsentrifugaalventilaatori laba, küttekeha ja sees külmutusauruti.

Lisaks töökambrile on see juhtpaneel, temperatuuri- ja niiskuskambris on hõlpsaks kasutamiseks programmeeritav LCD-puuteekraani kontroller.

Programmeeritava kontrolleri eelised:

· 7-tolline Jaapani programmeeritav puuteekraaniga kontroller

· Seadke temperatuuripunkt fikseeritud väärtuse režiimis või programmide režiimis

· Temperatuuri seadistuspunkt ja reaalajas temperatuurikõvera kuva ·100 rühma programm 999 segmendi mäluga; iga segment 99Tund59Min

·Testi andmeid saab vastavalt vajadusele alla laadida RS232 liidese kaudu

Juhtpaneeli vasakul küljel on elektrikilp, kõik elektrilised põhikomponendid on Schneideri ja teiste tuntud kaubamärkide omad.

Testimisava (kaabli juurdepääsuport): φ50 mm juhtmeava asub kambri paremal küljel, tugevdatud pehme kummikorgi ja kaanega.

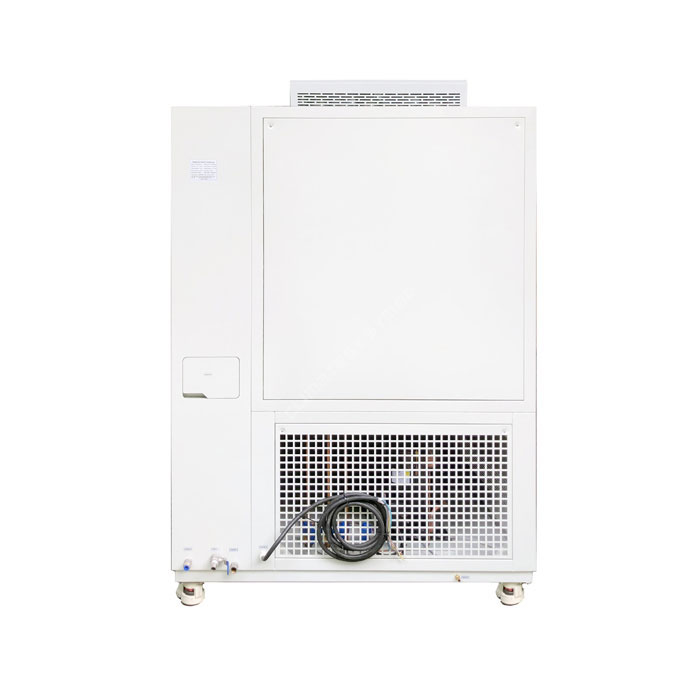

Alumine osa on jahutussüsteem, mis sisaldab jahutustorustikke, kompressoreid, aurustit, mootorit/ventilaatoreid ja veepaaki.

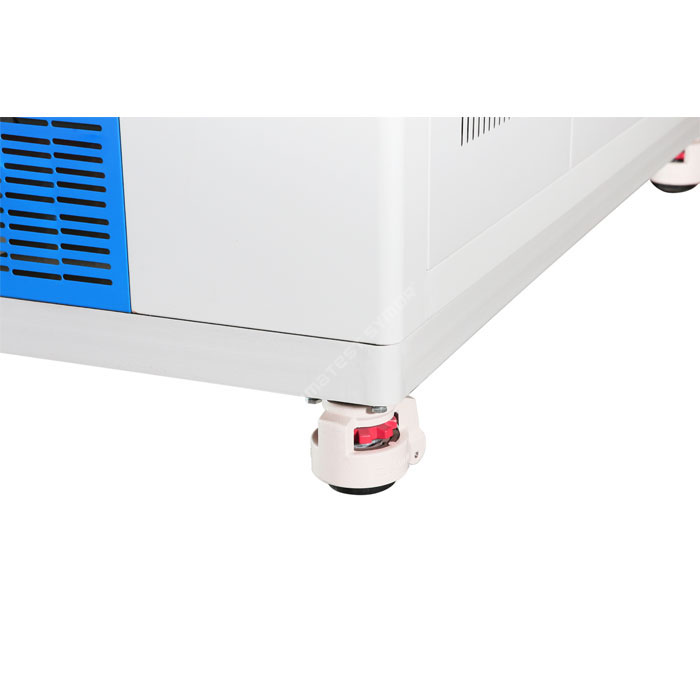

Põhi on kvaliteetsed raskeveokite PU-rattad koos piduritega.

2. Kütte- ja jahutussüsteem

Kõrge temperatuuri kõrge õhuniiskuse katsekamber või kliimatemperatuuri niiskuse tsüklikamber kasutab kütte- ja jahutuskatsete tegemiseks sundõhu konvektsiooni.

Temperatuuri niiskuse kontrolli teostamiseks peaks katsekamber suutma täita kahte funktsiooni: küte ja jahutamine, ühtlane temperatuur peab olema ka testimisalal ühtlaselt jaotunud, Climatest Symor® võimaldab saavutada kõrge temperatuuri ühtluse taseme. kogu testimisala.

Kõrge temperatuuri kõrge õhuniiskusega katsekamber võtab toodete testimiseks kasutusele mehaanilise jahutussüsteemi ja mehaanilise küttesüsteemi:

Mehaaniline küttesüsteem koosneb elektrilistest kütteelementidest, mis on paigutatud ventilatsioonisüsteemi lähedusse, nii et soojendatud kuum õhk suunatakse õhu sisselaskeavast katsetsooni, seejärel väljub õhu väljalaskeavast, samal ajal on õhu tagaküljel tsentrifugaalventilaatorid. sisselaskeava, et kuuma õhku välja puhuda, et saavutada parem ühtlus.

Mehaaniline jahutussüsteem koosneb suletud ahelaga süsteemist, millel on järgmised põhikomponendid:

·Juhtventiil

· Kondensaator

·Aurusti

· Kompressor

Termokatsekambri jahutussüsteem on klassifitseeritud üheastmeliseks ja kaheastmeliseks, üheastmeline temperatuur on -40 ℃ ja kõrgem ning kaheastmeline (nimetatakse ka kaskaadsüsteemiks) temperatuuriga alla 40 ℃.

3. Niisutamise ja kuivatamise süsteem

Niisutustoru: Nikkel-kroom katmata küttekeha

Madala soonega niisutamise meetod

Niisutaja juhtimismeetod: kontaktivaba võrdse perioodiga impulsi laiuse modulatsioon, SSR (Solid State Relay)

Veetaseme automaatne kompenseerimine ja veepuuduse häiresüsteem

Veevarustussüsteem võtab kasutusele automaatse kastmissüsteemi, tsirkuleeriva veevarustuse koos veefiltriga.

Rakendus:

Kõrge temperatuuri kõrge õhuniiskusega katsekamber, keskkonnakliima katsekamber 50L-1000L
Uus energiaga autoosade kõrge temperatuuriga kõrge õhuniiskusega kamber, mida kasutatakse autoosade jõudluse testimiseks äärmuslikes keskkondades, nagu külm, kuumus, niiske ja kuiv, seda katsekambrit kasutatakse laialdaselt elektroonikas, elektriseadmetes, sides, autos, plastis. tooted, kemikaalid, lennundus ja palju muud.

Uued energiasõidukid, tuntud ka kui alternatiivkütusega sõidukid, kasvavad alates 2021. aastast plahvatuslikult. See on strateegiline meede kliimamuutustega tegelemiseks ja keskkonnasäästliku arengu edendamiseks. Keskkonnakindluse testimine muutub aga teadus- ja arendusprotsessis asendamatuks enne uue energiasõiduki masstootmist. Allpool on toodud levinumad kliimakatsed:

Mida saate, kui ostate Climatest Symor® kõrge temperatuuriga ja kõrge niiskusega katsekambri?

· Erinevad suurused, erinevad kliimatingimused, erinevad rakendused on integreeritud Climatest Symor® kõrge temperatuuri ja kõrge õhuniiskuse katsekambrisse, mille temperatuur on -70°C kuni +180°C ja suhteline õhuniiskus kuni 98% suhtelise õhuniiskuse.

·Climatest Symor® valdab põhilist keskkonnakatsekambri tootmistehnoloogiat, kasutades ainulaadset meetodit homogeensete temperatuuritingimuste loomiseks kogu katsekambri jaoks.

· Kindel teenindus ja tugi: Climatest Symor® tagab, et meie kliendid saavad oma masinatele kiiret teenindust ja tuge, pakume võrgutuge, teenindustelefoni ja videojuhendit.

·Valitavad valikud ja tarvikud: igal Climatest Symor® temperatuuri ja niiskusega kontrollitud kliimakatsekambril on lai valik valikuid ja tarvikuid, nii et klientide erivajadusi saab kohandada.

Climatest Symor® kõrge temperatuuri ja niiskuse katsekambri katsepiirang

Selle katseseadme kasutamine on keelatud:

.Süttivate, plahvatusohtlike, lenduvate materjalide katsetamine või ladustamine

.Söövitavate ainete proovide testimine või säilitamine

.Bioloogiliste proovide testimine või säilitamine

.Tugeva elektromagnetilise kiirguse allikatest pärit proovide testimine või säilitamine

Kõrge temperatuuriga kõrge niiskusega katsekambri pakkimine ja saatmine

Esimene samm: vee- ja tolmukindlaks mähkige õhuke kile kogu temperatuurikatsekambri peale.

Teine samm: seo mullivaht temperatuurikatsekambrisse tihedalt kinni ja seejärel kata masin suure kilekotiga.

Kolmas samm: asetage temperatuuri testimiskamber tugevdatud polüpuidust korpusesse, mille põhjas on kaubaalus.

Pakend on piisavalt tugev, et taluda konarlikku mere- ja raudteetransporti ning tagada toote ohutu tarnimine klientidele.

Kõrge temperatuuriga kõrge õhuniiskusega katsekambrit tarnitakse tavaliselt mere-, maantee- ja raudteetranspordiga, Climatest Symor® aitab klientidele broneerida ja rahuldab täielikult klientide spetsiifilisi saatmisnõudeid, saadaval on erinevad incotermid, nagu EXW, FOB, CIF, DDU ja DDP. .

Kõrge temperatuuri ja niiskuse katsekambri paigalduskoht
