Uurimislaborite, kvaliteedikontrolli osakondade ning uurimis- ja arendustegevuse insenerimeeskondade jaoksTöölaua temperatuuri katsekamberesindab eesliini kaitset toote rikke vastu. Erinevalt sissekäimise katsekambritest pakuvad lauaseadmed kompaktset ruumi. Olenemata sellest, kas testite elektroonilisi komponente, PCB-plaate, akuelemente või mobiiltelefone, on tehniliste kirjelduste mõistmine korduvate ja mõjuvate andmete genereerimiseks ülioluline.
Selles juhendis on spetsifikatsioonide, tööomaduste ja ostujuhiste põhjalik ja üksikasjalik analüüs.
Hinnates aTöölaua temperatuuri katsekamber, keskenduvad ostjad sageli ainult minimaalsele ja maksimaalsele temperatuuripiirangule. Teie valikuprotsessi abistamiseks oleme koostanud suure jõudlusega programmeeritava temperatuurikatsekambri standardsed spetsifikatsioonid. Allolevad andmed esindavad 22–36-liitriste seadmete tööstusharu võrdlusalust – laboratoorsete töölaudade parim koht.
| Parameeter | Standardne spetsifikatsioon | Tehniline ülevaade |
| Sisemine helitugevus | 12L / 22L / 36L (valitav) | 12L on ideaalne PCB testimiseks; 22L ja 36L mahutab akupakke või suuremaid komplekte. |
| Sisemised mõõtmed (LxPxK) | 310 × 230 × 200 mm (12L) kuni 400 × 300 × 300 mm (36L) | Tagada riiulite laadimine ja õhuringlus. Ärge pakkige proove üle 3/2 sisemahust. |

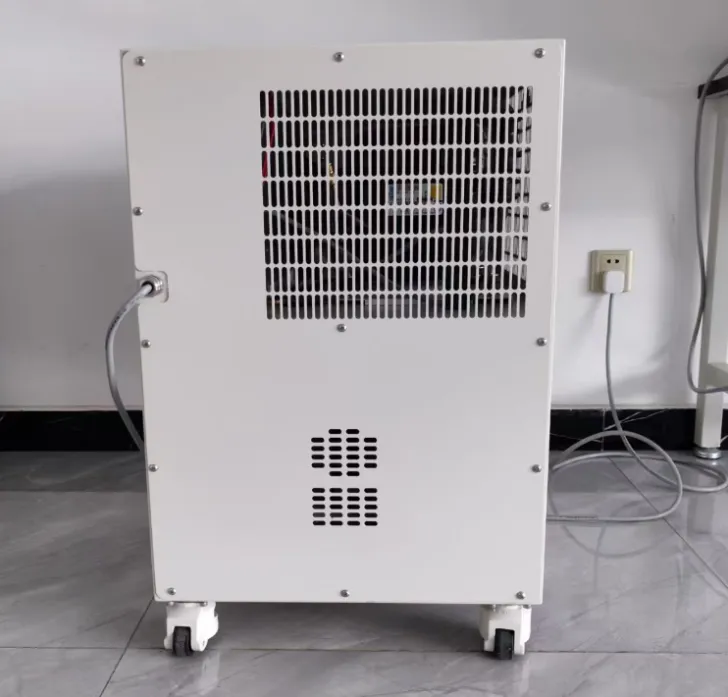

| Välised mõõtmed (LxPxK) | 500 × 540 × 650 mm (12L) kuni 640 × 730 × 920 mm (36L) | Vajab ventilatsiooniks 30 cm vaba ruumi külgedel |
| Netokaal | 60 kg kuni 90 kg | Ülioluline lauaarvutite reitingu jaoks. Veenduge, et teie töölaud talub staatilist koormust ja dünaamilist vibratsiooni. |
| Sisematerjal | SUS304 roostevaba teras (harjatud / peegel) | Tagab roostekindluse ja kõrge peegelduvuse ühtlase temperatuurijaotuse tagamiseks. |
See on temperatuuri testimise kambri tuum. Andmelehel olevad numbrid peavad ühtima tegeliku füüsikaga. Pöörake tähelepanu "koormuseta" ja "laaditud" tingimustele.
| Parameeter | Standardne spetsifikatsioon | Tehniline ülevaade |
| Temperatuurivahemik | -40°C kuni +130°C (laiendatud valikud: -20°C kuni +130°C) | Enamiku kaubanduslike elektroonikaseadmete jaoks piisab -40 °C. |
| Temperatuuri kõikumine | ± 0,5 °C | Esindab lühiajalist stabiilsust ühes kontrollpunktis. Staatilise kokkupuute katsete jaoks hädavajalik. |
| Temperatuuri ühtlus | <2,0 °C | Mõõdab temperatuuri erinevust tühja tööruumi 9 punkti vahel. |
Töökindluse määrab suuresti "kuldne kolmnurk": kompressor, kontroller ja õhuvool.
| Parameeter | Standardne spetsifikatsioon | Tehniline ülevaade |
| Jahutuskiirus | 1,0 °C / min kuni 3,0 °C / min (+85 °C kuni -40 °C) | Keskmine kiirus, koormuseta |
| Küttemäär | 3,0 °C / min kuni 5,0 °C / min (-40 °C kuni +85 °C) | Nikroomküttekehad pakuvad kuiva, reageerivat soojust. Kiiremad pingetestid teie DUT-i isolatsioonile. |
| Kompressor | Hermeetiline või Rotary (prantsuse Tecumseh / Copeland) | Hermetic on labori kasutamiseks vaiksem; Rotary on tööstuslike tsiklite jaoks vastupidavam. |
| Külmutusagens | R449A, R448A (madal GWP), R404A | EL F-gaaside määrused kaotavad järk-järgult kõrge GWP-ga gaasid. Tagada kohalike keskkonnaseaduste järgimine. |
| Õhuringlus | Tsentrifugaalventilaator Sirocco | Loob sundõhu konvektsioonivälja. |
SymorLauapealsed temperatuurikatsekambri seadmed on arenenud lihtsatest termostaatidest keerukateks andmehõiveplatvormideks.
Kontroller on operatsiooni aju.
Programmeeritav kontroller

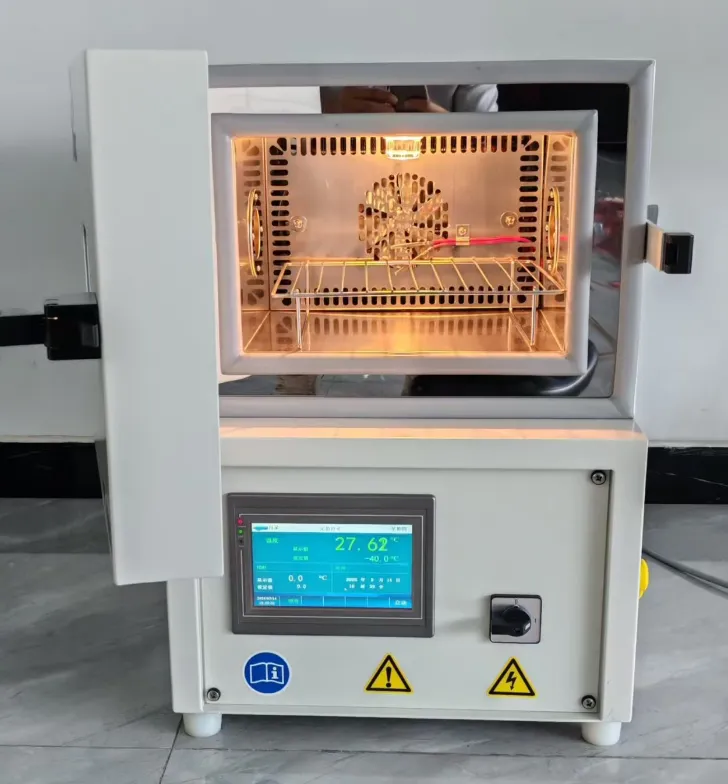

Lauapinna temperatuuri katsekambridkasutage 7-tollist programmeeritavat LCD-puuteekraani kontrollerit.
Programmi maht: vähemalt 120 segmenti 999 kordustsükliga.
Side: standardne RS-232, RS-485 ja Etherneti (RJ-45) ühenduvus.
Ajaloo andmete eksport: laadige alla USB-mälupulkade tugi. Andmed tuleks eksportida otse Excelisse (.csv või .xls) ilma patenteeritud vorminguta.
Sõltumatu ülekuumenemise kaitse: eraldi mehaaniline piiraja, mis katkestab kütteseadme voolu, kui peakontroller peaks rikki minema.
Jahutusseadmete ülekoormus: kõrgsurvelülitid ja termoreleed kompressori kaitsmiseks.
Kaabli pordid: standardne Φ 50 mm kaabliava (silikoonipistikuga) küljel võimaldab ühendada toite oma katsenäidisega (Live Load Monitoring) .
Jah, saate testida pingestatud tooteid, kuid peate arvestama "soojuskoormusega".
Kui teie toode on kambris sisse lülitatud, hajutab see energiat soojuse kujul. See lisab kambri jahutussüsteemile lisatööd, eriti kui püüate hoida väga madalat temperatuuri (nt -40°C).
Siin on professionaalne lähenemine:
1. Arvutage koormus: määrake oma testitava seadme võimsus (DUT). Üldine rusikareegel on, et iga 100 vatti DUT-soojuse kohta lisate süsteemile 1°C soojuskoormust.
2. Alandamiskõverad: Enamik tootjaid esitab "Live Load Capacity" diagrammi. Näiteks temperatuuril +23 °C võib kamber taluda 1000 W, kuid -40 °C juures langeb see 250 W-ni.
3. Ühendus: kasutage alati spetsiaalset külgkaabli porti (Φ 50 mm), et ühendada oma toitejuhtmed DUT-i. Ärge kunagi pigistage kaableid ukse tihendisse, kuna see rikub õhutiheduse ja põhjustab tugevat jäätumist.
Temperatuuri ühtluse spetsifikatsioone (nt ±1,0 °C) mõõdetakse tavaliselt koormuseta tingimustes. Kui proovid sisse asetate, toimivad need soojustõkkena. Õhk peab proovide ümber voolama, et neid soojendada või jahutada. Kui täidate kambri rohkem kui 30–40% selle kogumahust, blokeerite tsentrifugaalventilaatori õhuvoolu.
Lahendus: jätke ventilaatori sisselaskeava ümber (tavaliselt ülevalt või taga) vähemalt 10 cm vahe. Vertikaalse õhuvoolu võimaldamiseks kasutage perforeeritud riiuleid.
Jahutusradiaatori efekt: kui teie proovid on valmistatud paksust metallist (alumiinium või teras), on neil suur soojusmass. Need soojenevad ja jahtuvad aeglasemalt kui õhk, tekitades ajutise kõrvalekalde (lagi). Kontroller parandab selle "leotamise" (ootuse) ajal.
Peaksite oma kambrit kalibreerima vähemalt kord 12 kuu jooksul või järgima ASTM E220 / ISO 17025 standardeid. Kalibreerimine ei ole läbiräägitav, kui testite FDA (meditsiiniseadmed), FAA (lennundus) või autotööstuse (IATF 16949) vastavust.
Protsess: Sertifitseeritud tehnik asetab 9–15 termopaariga andmesalvestaja tühja tööruumi kindlatesse kohtadesse (nurkadesse ja keskele).
Mida mõõdetakse: need testivad ühtlust (erinevus kuumima ja külmema punkti vahel), kõikumist (stabiilsus ajas) ja täpsust (kui lähedal on näit NIST-i jälgitavale standardile).
Ettevõttesisesed kontrollid: tehke igapäevane kahepunktikontroll, kasutades jäävanni (0 °C) ja keevat vett (100 °C) käeshoitava võrdlussondiga, et veenduda, et kamber ei ole iga-aastaste sertifikaatide vahel triivinud.
