SMT kuivkappide niiskuse reguleerimise hoiuruum

Kirjeldus

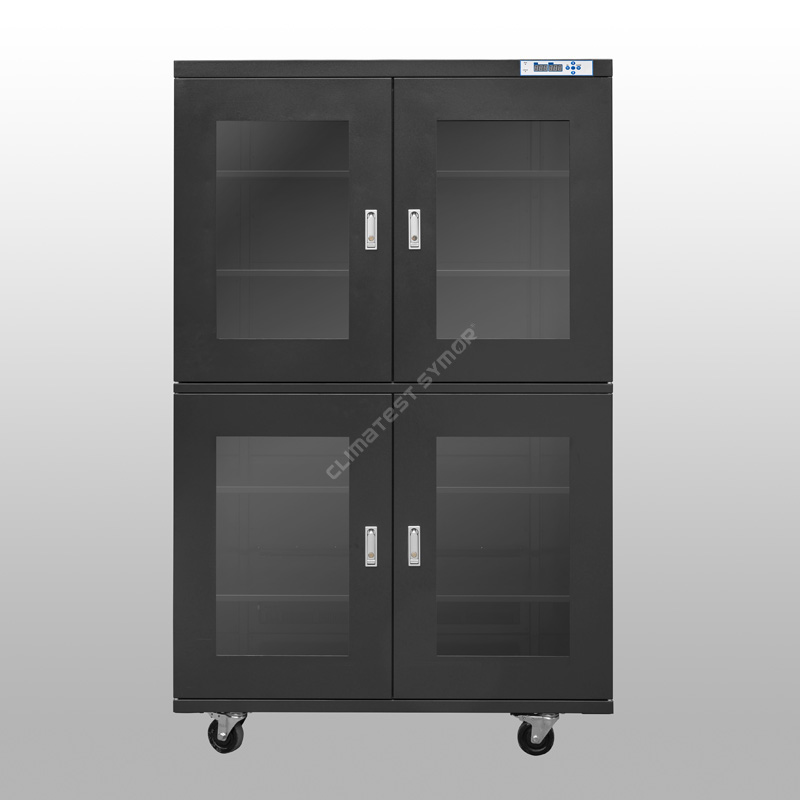

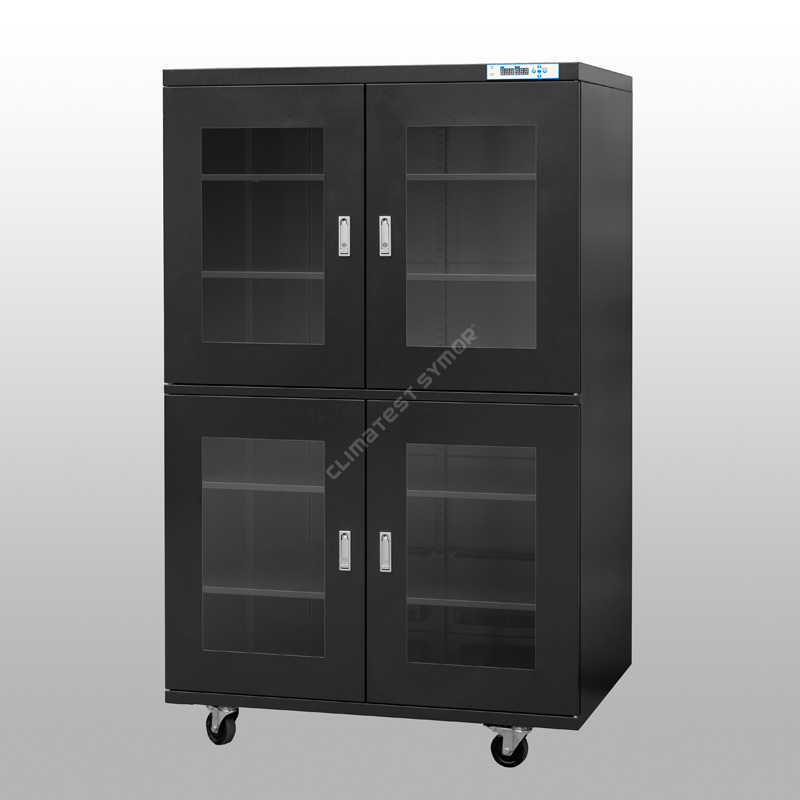

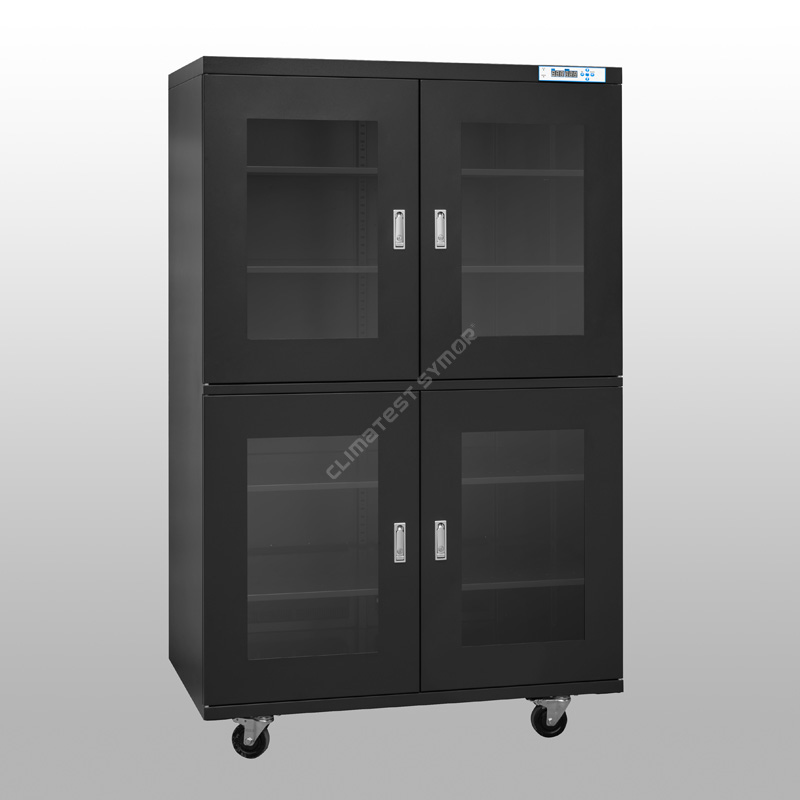

Climatest Symor® SMT kuivkappide niiskuse reguleerimise salvestusruum, sobib madala niiskusega SMT elementide, PCB-plaatide, IC-pakettide, SMD-lintide, rullide ja lintide, kristallide ja optiliste läätsede hoidmiseks, see tagab pikaajalise <10% suhtelise õhuniiskuse kuivatuskeskkonna, need SMT kuivavad kapid niiskuskontrolli hoidlad järgivad IPC/JEDEC J-STD-033 standardit.

Spetsifikatsioon

Režiim# koos F-ga: ESD-funktsioon, tumesinine värv.
Režiim# ilma Fta: ESD-funktsioon puudub, määrdunudvalge värv

Tunnusjoon

·Võtab vastu Šveitsi originaalse imporditud niiskus- ja temperatuurianduri.

-See tagab kasutamise suure täpsuse, SMT kuivkappide niiskuskontrolli salvestusruumil on mälufunktsioon, pärast voolukatkestust pole vaja uuesti seadistada.

· Valmistatud 1,2 mm paksusest tsingitud terasest, USA DuPont ESD värvimisega.

-Tugevdatud konstruktsiooni disain, suurepärane kandevõime, pinnatöötlus 18 värvimisprotsessiga, staatilise takistuse väärtus vastab 10-le⁶ -10⁸Ω, samuti tugeva korrosioonikindlusega.

· 3,2 mm kõrge intensiivsusega karastatud klaasist aken paremaks jälgimiseks.

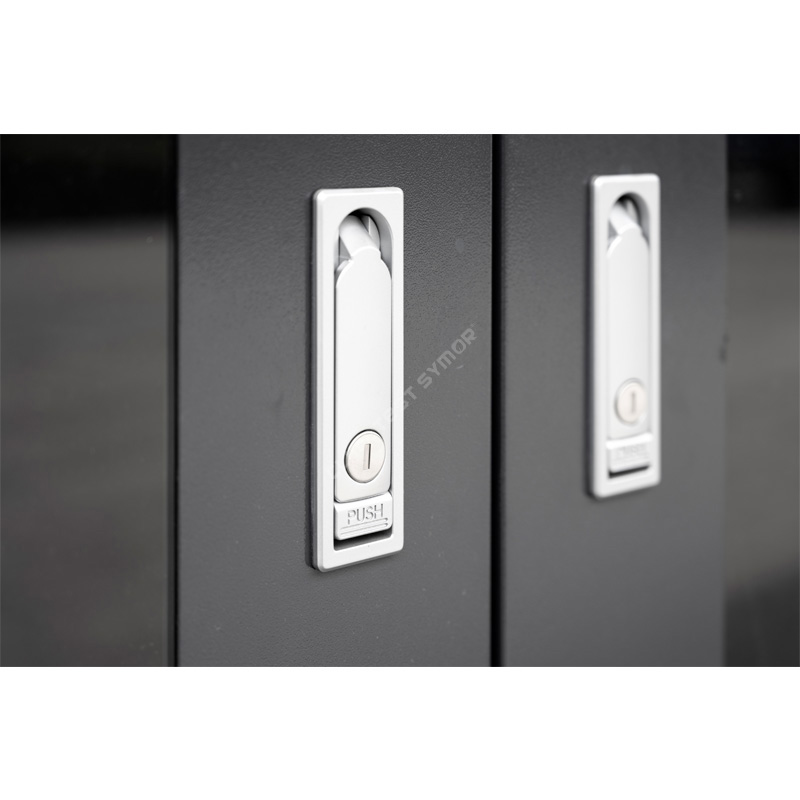

- Lamepressiga tsingisulamist lukk, täiusliku õhutiheduse ja vargusvastase funktsiooniga SMT kuivkappide niiskuskontrolli hoidmise tihendusomadused on suurepärased.

·Mälufunktsiooniga pole vaja pärast voolukatkestust uuesti seadistada.

-SMT kuivkappide niiskuse reguleerimise salvestusruum suudab pärast toite väljalülitamist automaatselt meelde jätta viimase seadistusväärtuse, seda pole vaja uuesti seadistada.

· Võimas kuivatusseade, mille eeldatav eluiga on +15 aastat.

- SMT kuivkappide niiskuskontrollihoidla kasutab 4A molekulaarsõelaga kuivseadet, mis on kõige arenenum tehnika, seda saab automaatselt regenereerida, asendamist pole vaja.

·Alt paigaldatud universaalsed rattad, ESD ohutu.

- Tugevdatud PU-rattad on paigaldatud SMT kuivkappide niiskuskontrollihoidla põhja, kaks esiosa koos piduritega, et neid oleks lihtne liigutada ja peatada.

Mis on Climatest Symor® SMT kuivkapid niiskuskontrolli hoidla, automaatne kuivatuskast?

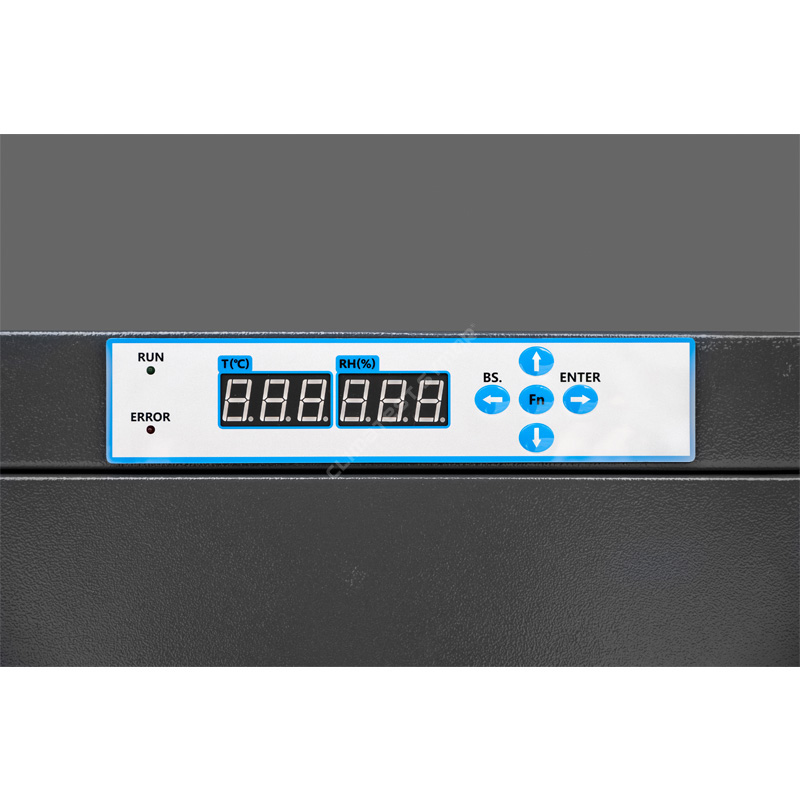

Climatest Symor® SMT kuivkappide niiskuse reguleerimise hoiuruum on elektroonilise niiskuse reguleerimisega ümbris, mis säilitab automaatselt stabiilse suhtelise õhuniiskuse (RH) väärtuse, SMT kuivkappide niiskuse reguleerimise hoiuruum on erineva suuruse ja kujuga, see suudab hoida <10% RH madala õhuniiskusega keskkonda usaldusväärselt, täpse RH juhtimisega, ühendage lihtsalt oma toiteallikaga ja määrake LED-kontrollerile RH väärtus, see töötab automaatselt.

Kuidas mõjutavad SMT kuivkapid niiskuskontrolli hoidla SMT tootmist?

MSL-i komponendid, nagu IC, BGA, PCB, on niiskuse suhtes väga tundlikud, nendel komponentidel on hoiukeskkonnale ranged nõuded, erinevalt tsiviilotstarbelistest niiskuskindlatest kuivkastidest võivad SMT kuivkappide niiskuskontrolli hoidlad saavutada väga madala niiskuse väärtuse, niiskuse eemaldamise ja taastumise kiirus on ülikiire, kogu kapid on ESD-kindlad.
Reflow protsessi käigus tungib mikroniiskus IC-pakettidesse, niiskuse rõhk tõuseb kuumutamisel, imendunud niiskus paisub sees kiiresti, mille tagajärjeks on nähtamatud kahjustused, nagu juhtmestiku rike, popkorn ja mikropragunemine, isegi pinnale pragunemine, need Defekte ei ole varajases staadiumis lihtne märgata, kuid need nähtamatud potentsiaalsed probleemid tulevad turule, seejärel naasevad teaduskonna tooted ja järgneb kaebus.

SMT kuivkappide niiskuskontrolli hoiuruum suudab säilitada <10% suhtelist õhuniiskust, mis kõrvaldab tõhusalt tõrgete riski, mis tulenevad monteerimisprotsessi ebaõigest ladustamisest. Standard IPC/JEDEC J-STD-033 määrab kindlaks niiskuse käsitsemise, pakkimise, tarnimise ja kasutamise standardi. /Reflow Sensitive Surface Mount Devices.â, see nõuab niiskustundlike komponentide jaoks madala niiskusega hoiuruumi.

Miks vajate SMD hoidmiseks SMT kuivkappi niiskuse reguleerimise hoiuruumi?

MSD seadmed on üldiselt integraallülitused, mis koosnevad erinevatest komponentidest, need komponendid on kokku pandud läbi pasta, see põhjustab paratamatult lünki komponentide vahel, lüngad on MSD niiskuse peamiseks teguriks, niiskus tungib sisse ja järk-järgult SMD-sse, kui läbitung jõuab teatud määral muutuvad SMD märjaks ja ebaõnnestuvad.
MSD madala õhuniiskusega hoiustamine, mille eesmärk on kontrollida SMD töökoja eluiga, SMT kuivkappide niiskuskontrollihoidla pakuvad tõhusat ladustamislahendust, SMT kuivkappide niiskuskontrolli säilitamise jõudlus määrab SMD salvestusefekti, professionaalne SMT kuivkappide niiskuskontrolli salvestusruum peaks saavutama madala niiskuse, antistaatilise ja kiire niiskuse eemaldamise funktsioonid.
SMD tase määrab vajaliku niiskustaseme. Praeguse SMD taseme korral on tavaliselt kasutatav säilitusniiskus 20%, 10% ja 5% suhteline õhuniiskus.
Climatest Symor® SMT kuivkapid niiskuskontrolli hoidla võtavad kasutusele Šveitsi imporditud temp. & RH andur, viga on +/-2% RH, suure täpsusega ja kõrge stabiilsusega, niiskus on reguleeritav, õhutihedus on suurepärane.

SMT kuivkappide õhuniiskuse reguleerimise hoidla kasutamine

SMT kuivkappide niiskuskontrolli hoidlad on elektroonika-/pooljuhtide tootmises hädavajalikud, see on OPTIMAALNE ladustamislahendus:
â» PCB-koost, IC-kiibid, LED, SMD, SMT, lint ja rullid, trükkplaadid (PWB), polümiidkile, sööturid.
â» Kondensaatorid, keraamilised osad, pistikud, lülitid, keevituslatt.
â» MSL komponendid, mis on osaliselt kokku pandud.
â» Niiskust imavad materjalid, nagu epoksiid, vaigud, liimid.

Pealegi kehtivad puhastes ruumides väga ranged hügieeninõuded, standardmudelid ei ühti, Climatest Symor® tarnib ka roostevabast terasest (SS) kuivkappe ja roostevabast terasest (SS) lämmastikukappe, mõlemad on kohandatud vastavalt klientide konkreetsetele nõudmistele.

<10%RH seeria niiskuse eemaldamise kiirus:

Avage uks 30 sekundit ja seejärel sulete, niiskus taastub 30 minuti jooksul alla 10% suhtelise õhuniiskuse, vt allolevat kõverat: (Ümbritsev temperatuur 25 ° C, õhuniiskus 60% RH)

MILLISED ON ELEKTRONIKAKOMPONENTIDE HOIUSTAMISE LEVINIMEETODID?

1. Niiskustõkkekotid
âMeetod: niiskustundlikud komponendid on pakitud suletud niiskustõkkekottidesse, mille sees on kuivatusained ja niiskusindikaatorauto (HIC), kasutajad tuvastavad suletud pakendites ümbritseva õhuniiskuse, kontrollides autol olevate punktide värvimuutust.
âPuudus: niiskustõkkekotid + niiskusnäidikautod + kuivatusained + käsitsitöö = kulumaterjalid, lekkeoht, kõrge hind.

2.Lämmastikukapid
Meetod: niiskustundlikke komponente hoitakse madala õhuniiskuse säilitamiseks lämmastikupuhastuskappides või suruõhus.
â Puudus: lämmastikuga täitmine = pidev N2 tarbimine, kõrge hind.

3. Madala õhuniiskusega hoiukapid
Meetod: niiskustundlikud komponendid asetatakse madala niiskusega hoiukappi, ühendage lihtsalt vooluvõrku, masin hakkab automaatselt tööle ja saavutab väga madala õhuniiskuse.
â Eelised: kulumaterjalide puudumine, käsitsitöö puudumine, lämmastikutarbimine, keskkond, vaja on vaid natuke elektrit.
Ülaltoodud võrdlusest võib öelda, et SMT kuivkappide niiskuse reguleerimise hoidlad toovad teile suurema tõhususe ja madalamad kulud, see on pikas perspektiivis kõige kuluefektiivsem valik.

Pakume SMT kuivkappide niiskuskontrolli ladustamislahendusi järgmistele tööstusharudele:

SMT kuivkappide niiskuskontrolli hoidmise eelised

Mis vahe on SMT kuivkappidel, niiskuskontrolli hoidlatel ja lämmastikukappidel?

1.Tööpõhimõte
Madala õhuniiskusega hoiukapid kasutavad füüsilist niiskuse neelamist, südamikuosa on kuivseade, kuivseade reguleerib automaatselt niiskust absorbeerivaid ja kurnavaid tsirkulatsiooniprotsesse, teie valikul on erinevad suhtelise õhuniiskuse vahemikud, näiteks 20-60%RH/10-20% RH/<10%RH/<5%RH/<3%RH, see sõltub teie konkreetsetest nõudmistest.
Lämmastikukapid kasutavad N2 gaasipuhastust, täidetud N2 gaas surub siseõhku välja, seejärel langeb suhteline õhuniiskus seatud väärtuseni, lämmastikukapil on juhtimiseks N2 vooluhulgamõõtur, magnetklapp ja N2 moodul, niiskus on reguleeritav 1-60% suhtelise õhuniiskuse vahel, kuid see vajab pidevat N2-varustust, hind on kõrge.

2.Kuivatamise kiirus
Lämmastikukappide niiskuse eemaldamise kiirus on kiirem kui SMT kuivkappide niiskusregulaatori salvestusruumil, kui N2 kappi tungib, võib sisemine suhteline õhuniiskus mõne minuti jooksul jõuda 1% suhtelise õhuniiskuseni, kuid elektrooniline kuivkapp peab kogema suhtelise niiskuse neelamise ja kurnamise protsesse. , on see aeglasem, tavaliselt 10–30 minuti jooksul, sõltuvalt konkreetsest suhtelise õhuniiskuse vahemikust.

3. Rakendus
Kui tooted on lihtsalt niiskustundlikud, on parim valik SMT kuivkapid niiskuskontrolliga hoidlad, kui tooted on nii niiskus- kui hapnikutundlikud, nagu vask, kristall, hõbe, siis on parem N2-kapp.

SMT kuivkappide niiskuskontrolli hoidmise kohta lisateabe saamiseks külastage palun meie veebisaiti www.climatestsymor.com või saatke otse e-kirjad aadressile sales@climatestsymor.com, me saadame teid võimalikult kiiresti tagasi, tere tulemast võimalikule koostööle.
