A Väike temperatuuri katsekamberpakub täpselt samu termilise pinge sõeluuringu võimalusi nagu põrandal seisev temperatuurikamber, kuid mahub nii töölauale kui ka rahvarohkesse laborisse.
Väljakutse seisneb selles, et "väike" ei tähenda "nõrgemat". Kompaktsed minitemperatuuri katsekambrid saavutavad temperatuuri tõusud vahemikus 3 °C kuni 5 °C minutis, tarbides samal ajal vähem kui 1,5 kW võimsust. See juhend sisaldab väikese temperatuuri katsekambri spetsifikatsioonide täielikku tehnilist jaotust, sealhulgas jõudlustabeleid, mehaanilist struktuuri ja praktilisi rakendusnõuandeid.
Väikese temperatuurikatsekambri tehnilised põhispetsifikatsioonid aVäike temperatuuri katsekamber, ei saa loota turundushüpetele. Professionaalsed kliendid küsivad andmeid. Allpool on standardsed spetsifikatsioonid suure jõudlusega kompaktsete temperatuurikatsekambrite jaoks, mille siseruumala on vahemikus 12 liitrit kuni 36 liitrit – kõige levinumad suurused komponentide tasemel testimiseks.
| Parameeter | Standardne vahemik | Tehniline märkus |
| Sisemine helitugevus | 12L / 22L / 36L | 12L sobib ühe PCB või akuelemendi testimiseks. 36L mahutab korraga kuni 3 autoandurit. |
| Sisemised mõõtmed (L x S x K) | 310 × 230 × 200 mm (12L) kuni 400 × 300 × 300 mm (36L) | Veenduge, et teie testitav seade (DUT) ei hõivaks õhuvoolu säilitamiseks rohkem kui 2/3 sisepinnast. |
| Välised mõõtmed (L x S x K) | 500 × 540 × 650 mm (12L) kuni 640 × 730 × 920 mm (36L) | Enamik seadmeid on kavandatud sobima laborilaudadele. |
| Netokaal | 60 kg kuni 90 kg | Kontrollige oma töölaua koormuse reitingut. |
| Siseehitus | SUS 304 roostevaba teras | Tagab oksüdatsioonikindluse ja võimaldab hõlpsat puhastamist |
| Välisehitus | Pulbervärvitud külmvaltsitud teras | Roostekindel, stabiilne omadus |
Selle tabeli spetsifikatsioonid määravad kindlaks, kas teie väike temperatuuri testimiskamber vastab rahvusvahelistele testistandarditele, nagu IEC 60068-2-1 (külm) ja IEC 60068-2-2 (kuiv kuumus).
| Parameeter | Väärtus (standardmudel) | Kriitiline ülevaade |
| Temperatuurivahemik | -40°C kuni +130°C | -40°C katab 95% kommertselektroonika testimisest. |
| Temperatuuri kõikumine | ± 0,5 °C | Mõõdab lühiajalist stabiilsust ühes anduripunktis. |
| Temperatuuri ühtlus | <2,0°C (@9 punkti) | Koormust pole |
| Küttemäär | 2,0-3,0°C/min keskmiselt | -40°C kuni +85°C |
| Jahutuskiirus | 1,0-2,0°C/min keskmiselt | Alates +85°C kuni -40°C. Piiratud kompressori nihkega madalatel temperatuuridel. |
| Temperatuuri eraldusvõime | 0,1 °C | Kõrge eraldusvõime on MEMS-andurite ja ostsillaatorite stabiilsuse testimiseks hädavajalik. |
A Väike temperatuuri katsekamberon tavaliselt integreeritud teie olemasolevasse töövoogu, andmesüsteemidesse ja füüsilisse keskkonda.
Õhu tsirkulatsioonisüsteem

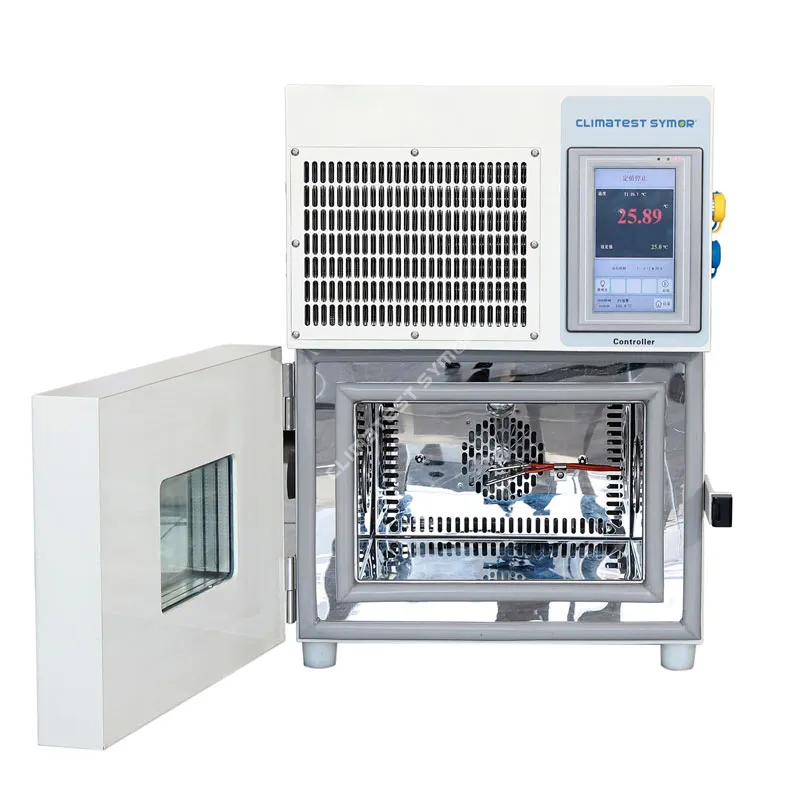

Kõik kaasaegsed kompaktsed kambrid kasutavad sundõhu konvektsioonikonstruktsiooni. Tagaseinale paigaldatud tsentrifugaalventilaator tõmbab õhu läbi ribidega küttekeha ja aurusti spiraali ning jaotab selle seejärel vertikaalselt läbi perforeeritud külgkanalite. Õhu kiirus peaks olema vahemikus 1,5–3,0 m/s. Suuremad kiirused parandavad ühtlust, kuid võivad jahutada väikseid kergeid proove kiiremini kui programmeeritud rambikiirus.
Kaabliport ja tarvikud

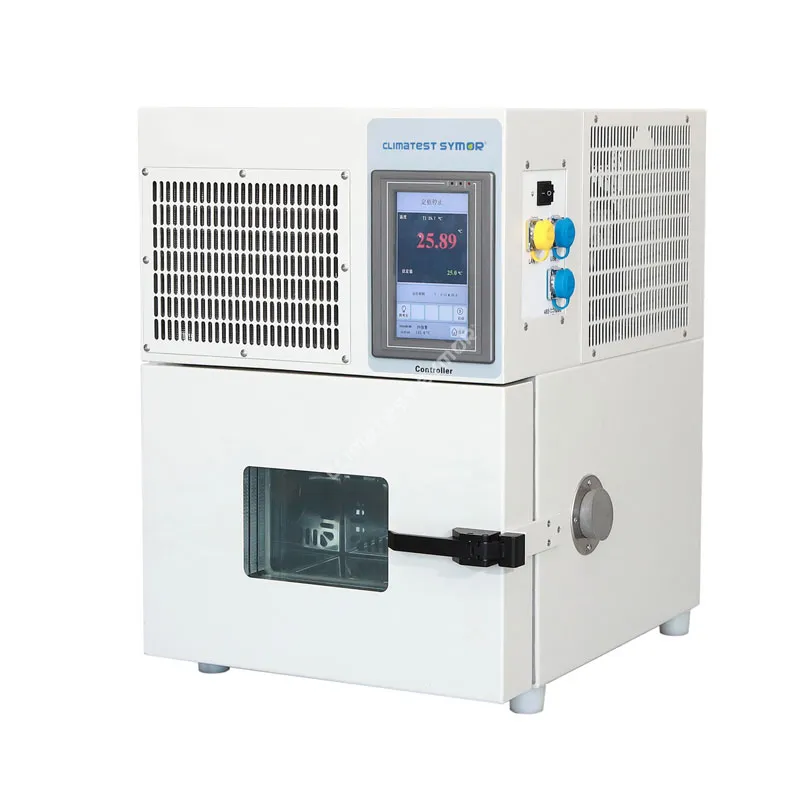

IgaVäike temperatuuri katsekamberpeab sisaldama külgmist juurdepääsuporti. Standardläbimõõt on 50 mm (2 tolli). Port sisaldab silikoonkummist korki, mis hoiab kambri tihendit, võimaldades samal ajal juhtmeid läbida. Toiteallikaga DUT-de puhul kasutage ainult kaabliporti – ärge kunagi sulgege ust kaablitele.

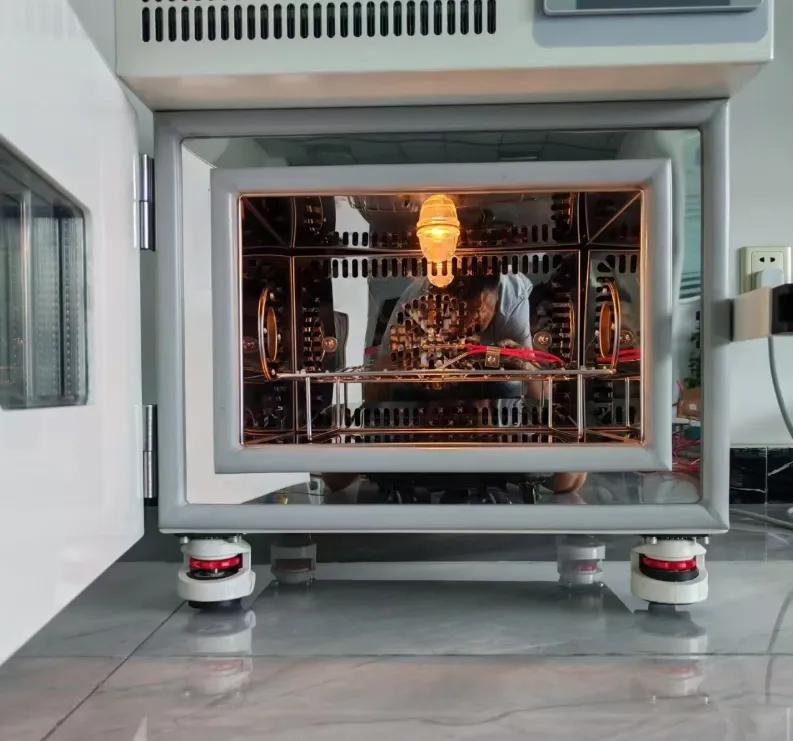

Riiulid ja koorem
Standardne minitemp kamber sisaldab ühte roostevabast terasest riiulit. Maksimaalne riiulikoormus on tavaliselt vahemikus 10 kg kuni 20 kg, kusjuures alumine riiul vastab kambri täismahutavusele.
Järgmised kolm küsimust esindavad kõige sagedasemaid inseneri- ja tööprobleeme, mida laborijuhid, kvaliteediinsenerid ja hankespetsialistid väikese temperatuurikatsekambri määramisel tõstatasid.
1: Kuidas arvutada oma katseproovide jaoks väikese temperatuuri katsekambri õiget suurust?
Peate tagama, et teie proov ei hõivaks rohkem kui kaks kolmandikku siseruumist ja et ükski proov ei asu siseseinast 10 cm raadiuses.
Ühe kolmandiku reegel põhineb õhuvoolu dünaamikal. Näiteks kui valite 36-liitrise väikese temperatuurikatsekambri, ei tohiks proovi kogumaht ületada 24 liitrit. Siin on samm-sammult arvutamise meetod:
. Mõõtke oma DUT mõõtmed sentimeetrites: pikkus x laius x kõrgus.
. Arvutage üksikproovi maht liitrites: (P x L x K) / 1000.
. Proovi kogumahu saamiseks korrutage proovide arvuga.
Lisaks säilitage vaba ruumi õhuringluseks. Õhu tagasivoolutoru asub tavaliselt tagaseinal. Selle blokeerimine liiga kõrge prooviga põhjustab suuri temperatuuri kõrvalekaldeid. Usaldusväärsete tulemuste saamiseks kasutage alati kaasasolevaid perforeeritud riiuleid ja ärge kunagi asetage proove otse kambri põrandale.
2: Kuidas teha oma väikeses temperatuurikatsekambris temperatuuri ühtluse testi (kaardistamist)?
Teil on vaja kalibreeritud mitme kanaliga andmelogerit, millel on vähemalt 9 PT100 andurit
Siin on professionaalne meetod:
. 9 PT100 temperatuuriandur, kalibreeritud ±0,3°C täpsusega
. Andmesalvestaja 50 ms kuni 1 sekundi diskreetimissagedusega
. Kambri kinnitus või traatrest (soojusjuhtivuse vältimiseks mittemetallist)
Katseprotseduur:
1. Asetage 9 andurit tühja kambri sisse järgmistesse kohtadesse:
. 8 nurka (igaüks 50 mm seinast
. Geomeetriline keskpunkt
2. Seadke kambris kolm vajalikku seadepunkti: -40°C, +25°C ja +85°C
3. Laske iga seadepunkti juures 30 minutit stabiliseerida (leotusaeg).
4. Logige temperatuuriandmed 30 minutiks iga seadepunkti juures.
5. Arvutage ühtlus järgmiselt: (kõrgeim temperatuur registreeritud 9 punkti hulgas) miinus (madalaim temperatuur registreeritud 9 punkti hulgas).
Läbimise kriteeriumid: kõrge kvaliteedigaVäike temperatuuri katsekamber, ühtlus peaks olema ≤2,0 °C. Kui teie kambri ühtlus ületab 3,0 °C, kontrollige, kas ventilaator on blokeeritud, küttekeha on rikkis või külmutusagensi tase on madal. Tehke see test igal aastal ja pärast kambri ümberpaigutamist.
