Elektroonikas ja pooljuhtide valmistamisel sõltub protsessi terviklikkus korduvast pingesõeluuringust. Ankeskkonnakatse kamberei ole pelgalt ümbris; see on viimane vahekohtunik, enne kui komponent kvalifitseerub missioonikriitiliseks kasutuselevõtuks. Akrediteeritud laborid ja ülemaailmsed tootjad tunnistavad, et termilise tsükli, niiskuskindluse ja püsiseisundi kliimatestid peavad tagama vankumatu täpsuse. Isegi osalised kõrvalekalded, mis on palja silmaga nähtamatud, võivad varjata varjatud defekte või tõsta toote vastupidavuse reitingut. See artikkel lahkab praeguseid väljakutseid, metroloogilisi strateegiaid ja insenerifilosoofiat, mis muudab standardse kliimasüsteemi usaldusväärseks kvaliteedipartneriks.
Pooljuhtpakendid, trükkplaadikomplektid ja MEMS-seadmed reageerivad ülitundlikult temperatuurigradientidele. Kui katsekambris ilmneb ruumiline ebaühtlus, kogevad töömahu eri tsoonid erinevat pingetaset. Järelikult võib partii anda vastuolulisi rikkemäärasid. Autotööstuses kasutatavate IC-de või kosmoseelektroonika puhul on selline ebaselgus vastuvõetamatu. Seetõttu nõuab tööstus kambreid, mis säilitaksid homogeensuse igal riiulil, olenemata koormuse tihedusest või ümbritseva keskkonna kõikumisest.
Enamik hankespetsifikatsioone viitab standarditele MIL-STD-810, JESD22 või IEC 60068-2. Vastavus üksi ei taga aga laboritevahelist reprodutseeritavust. Ankeskkonnakatse kamberriikliku metroloogiainstituudi võrdlusstandardi järgi kalibreeritud annab dokumenteeritud määramatuse ahela. See jälgitavus võimaldab inseneridel eristada protsessist põhjustatud tõrkeid mõõtmisartefaktidest. Ilma selleta võib ühest kambrist tulenev mööduv tulemus teise rajatisse üleviimisel muutuda ebaõnnestunuks – see võib viivitada toodete turuletoomist ja õõnestada klientide usaldust.
Tavaline aastane kalibreerimistsükkel on lähtepunkt, mitte absoluutne garantii. Kambrites, kus töötab mitu termotsüklit päevas – tüüpiline pooljuhtide kvalifitseerimise laborites – võib triiv ilmneda kuude jooksul. Juhtivad tootjad võtavad seetõttu kasutusele riskipõhised ümberkalibreerimisgraafikud, korreleerivad kambri kasutustunde, kaldteed ja ajaloolisi triivimisandmeid. See dünaamiline lähenemine vähendab valepositiivseid tulemusi, säilitades samas testi terviklikkuse.
Niiskuse mõju ioonide migratsioonile, korrosioonitundlikkusele ja polümeeri delaminatsioonile on sügav. Kuid paljud insenerid keskenduvad ainult kuiva lambi temperatuurile, jättes tähelepanuta märja lambi või kastepunkti täpsuse. Kõrge jõudlusegakeskkonnakatse kamberpeavad mõlemad parameetrid risthäireteta sünkroonima. Madalatel kastepunktidel – külmumistemperatuurist madalamal – muudab isegi härmatise jälgi kambri psühromeetriat. Täiustatud kambrid kasutavad seadeväärtuse täpsuse säilitamiseks kuumutatud proovide vaatamise aknaid, aurugeneraatori PID-silmuseid ja reaalajas niiskuse kompenseerimise algoritme.
Allolev tabel võtab kokku kriitilised atribuudid, mis eristavad põhilisi ja täppisklassi termokambreid. Pange tähele, et absoluutsed arvulised läved on rakenduseti erinevad, kuid suuna tähtsus on universaalne.
| Atribuut | Üldotstarbeline kamber | Täppispooljuhtkamber |
|---|---|---|
| Temperatuuri ühtlus (täis maht) | Mõõdukas kalle üle riiulite | Erakordne homogeensus aktiivse õhu tasakaalustamisega |
| Niiskuse stabiilsus madalal kastepunktil | Vastuvõtlik kondensaadi triivile | Stabiilne kuiva õhu puhastamine + kahe anduri tagasiside |
| Taastumine pärast ukse avamist | Laiendatud üle-/alaläbimine | Kiire PID ümberhäälestus koos adaptiivse loogikaga |
| Pikaajaline andmete logimine | Põhiline intervallsalvestus | Turvaline kontrolljäljega ühilduv salvestusruum |
Tagamaks, et ankeskkonnakatse kamberjääb pärast kuudepikkust intensiivset kasutamist truuks oma tehase kalibreerimisele, peavad tootjad integreerima enesediagnostika funktsioonid. Automaatsed sisemised võrdlusandurid, mida on ristkontrollitud sõltumatute mõõteahelate suhtes, tuvastavad varajase triivi. Kombineerituna tavaliste esipaneeli kontrollimise rutiinidega hoiatavad need süsteemid operaatoreid enne, kui ühe testitulemus saab ohtu. Lisaks välistavad soojendusega sonditehnoloogiaga tahkis-niiskusandurid traditsiooniliste mahtuvusandurite hüstereesi, tagades korratavuse madalast niiskusest kõrgeni.
Tavapärased ülalt-alla õhuvoolu konstruktsioonid tekitavad sageli temperatuurigradiente kambri nurkade lähedal. Täiustatud lahendused kasutavad tangentsiaalseid ventilaatoreid koos reguleeritavate deflektoritega, luues horisontaalse õhukardina, mis pühib ühtlaselt üle iga riiuli. See arhitektuur vähendab tihedalt pakitud elektrooniliste komponentide isekuumenemist, mis on kriitiline eelis sissepõlemise või suure võimsusega testimisel. Pooljuhtfabide töötõrkeanalüüsi puhul tagab ühtlane õhuvool, et testitav seade, mitte kambri vedeliku dünaamika, määrab läbimise/tõrke tulemused.
Kuigi spetsifikatsioonid ja brošüürid annavad esmaseid juhiseid, peitub tegelik erinevus paigaldusjärgses toes ja insenerifilosoofias. Tootja, kes käsitleb kalibreerimist ühekordse märkeruudu sündmusena, edastab lõpuks triivivad andmed. Seevastu spetsiaalne tarnija kavandab kambreid, millel on juurdepääsetavad anduripordid, kohapealsed reguleerimisprotokollid ja läbipaistvad määramatuse eelarved. Elektroonikatööstuse jaoks – kus igal kvalifikatsioonitsüklil on rahalised ja ohutuse tagajärjed – valikkeskkonnakatse kambermõjutab kaubamärgi mainet aastaid.

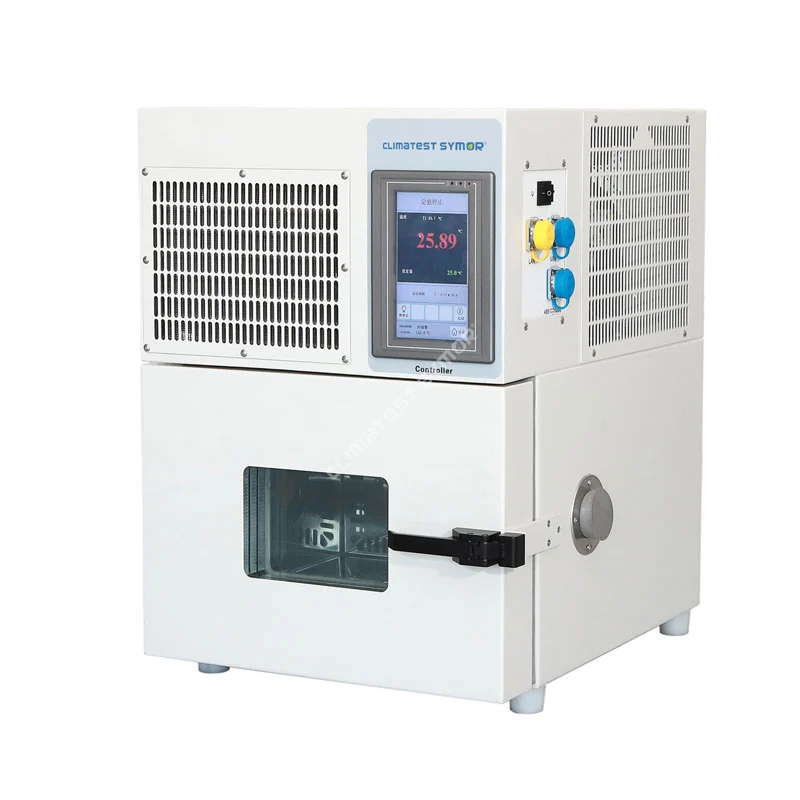

Symor Instrument Equipment Co., Ltdon spetsialiseerunud temperatuuri ja niiskuse reguleerimise tehnoloogiale, pakkudes elektroonika- ja pooljuhtide tootmiseks kohandatud kliimakatsekambreid ja kuivkappe. Kaubamärgi Climatest Symor® all läbib iga kamber põhjaliku tehasekalibreerimise, mis on kinnitatud võrdlusstandardite alusel, mis simuleerivad terve aasta kestnud tööpinget. Insenerimeeskond seab esikohale töömahu mõõtmete stabiilsuse, minimeerides termilise lekke ja aurude migratsiooni. Laboratooriumide jaoks, mis nõuavad järjekindlaid tulemusi mitmes kohas, edastavad Symori kambrid ülekantavaid andmeid – ei mingeid ümberkalibreerimise üllatusi ega seletamatuid partiide lahknevusi.
Ettevõte tunnistab täielikult, et akrediteeritud laborite ja Fortune 500 tootjate jaoks on testi tulemused siduvad. Osaline hälve, mis on juhtekraanil vaevu tuvastatav, võib määrata, kas toode liigub mahutootmisse või naaseb ümberkujundamisele. Seetõttu kalibreerib Symor iga kliimakambri ja kuiva hoiukapi hoolikalt enne tehasest lahkumist, tagades, et pärast pikemaajalist kasutamist jäävad selle andmed sama täpseks kui esimesel päeval. See kohustus laieneb NetDry® kuivkappide sarjale, pakkudes ülimadala niiskusega hoiuruumi, mis täiendab termilise tsükli töövooge. Integreerides tugeva õhujaotuse, triivimiskindlad andurid ja dokumenteeritud jälgitavuse, aitab Symor Instrument Equipment Co., Ltd klientidel tõsta tootmise kvaliteeti ilma korduva metroloogia ebakindluseta.
Töökindlustehnoloogia ei talu "piisavalt lähedalt". Pooljuhtide tööstuse trajektoor – peenem litograafia, suurem võimsustihedus ja pikem tööiga – nõuabkeskkonnakatse kambermis käitub mõõtestandardina, mitte muutujana. Olenemata sellest, kas rakendus hõlmab kiirendatud eluea testimist, temperatuuri tsüklit või niiske kuumuse püsiolekut, jääb aluseks põhimõte: katsetulemusi saab rakendada ainult siis, kui kambri mõõtemääramatus on teada ja kontrollitud. Tootjad, kes juurutavad kalibreerimismõtlemise projekteerimisest kuni tehase vastuvõtutestini, annavad inseneridele võimaluse oma andmeid usaldada, kiirendades innovatsiooni ja kaitstes samas lõppkasutaja ohutust.
